22、 ( 17 分)

　(l)在“验证力的平行四边形定则”实验中．需要将橡皮条的一端固定在水平木板上，另一端系上两根细，细绳的另一端都有绳套(如图)。 实验中需用两个弹簧秤勾住绳套，并互成角度地拉橡皮条。某同学认为在此过程中必须注意以下几项：

A．两根细绳必须等长。

B．橡皮条应与两绳夹角的平分线在同一直线上。

C．在使用弹簧秤时要注意使弹簧秤与木板平面平行。其中正确的是________。(填入相应的字母)

(2)测量电源B的电动势E及内阻r(E约为4.5V，r约为1.5Ω)。器材：量程3V的理想电压表V，量程0.5A的电流表A(具有一定内阻)，固定电阻R=4Ω，滑线变阻器R’，电键 K ，导线若干。

　① 画出实验电路原理图。图中各元件需用题目中给出的符号或字母标出。

　② 实验中，当电流表读数为I₁时 ，电压表读数为U₁；当电流表读数为I₂时 ，电压表读数为U₂。则可以求出E=___________，r=_______________。用(I₁、I₂、U₁、U₂及R表示)

…

21、如图所示．绝热隔板 K 把绝热的气缸分隔成体积相等的两部分，K与气缸璧的接触是光滑的。两部分中分别盛有相同质量、相同温度的同种气休a和 b 。气体分子之间相互作用势能可忽略。现通过电热丝对气体a加热一段时间后a、b各自达到新的平衡，

A．a的体积增大了，压强变小了　

B．b 的温度升高了

C．加热后a的分子热运动比 b的分子热运动更激烈

D．a增加的内能大于b增加的内能

第 Ⅱ卷(非选择题 共174分)

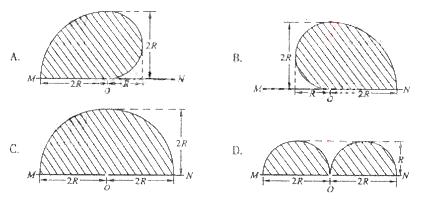

20、如图，在一水平放置的平板MN的上方有匀强磁场，磁感应强度的大小为B，磁场方向垂直纸面向里。许多质量为m带电量为+q的粒子，以相同的速率v沿位于纸面内的各个方向，由小孔O射人磁场区域，不计重力，不计粒子间的相互影响。下列图中阴影部分表示带电粒子可能经过的区城，其中R=。哪个图是正确的？

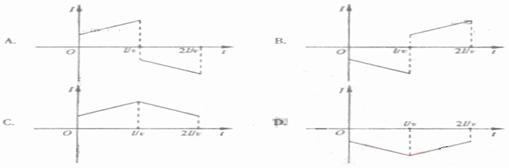

19、图中两条平行虚线之向存在匀强磁场，虚线间的距离为l，磁场方向垂直纸面向里。abcd是位于纸面内的梯形线圈，ad与bc间的距离也为l。t=0时刻，bc边与磁场区域边界重合(如图)。现令线圈以恒定的速度υ沿垂直于磁场区域边界的方向穿过磁场区城。取沿a→b→c→d→a的感应电流为正．则在线圈穿越磁场区域的过程中，感应电流I随时t变化的图线可能是

18、一列沿 x 轴正方向传播的简谐横波，周期为0.50s。某一时刻，离开平衡位置的位移都相等的各质元依次为P₁，P₂，P₃，……。已知P₁和P₂之间的距离为20cm，P₂和P₃之间的距离为80cm。则P₁的振动传到P₂所需的时间为

A．0.50s　　　 B．0.13s　　 C．0.10s　　　 D．0.20s

17、图示为一直角棱镜的横截面，∠bac=60°，∠abc=90°。一平行细光束从O点沿垂直于bc面的方向射入棱镜。已知梭镜材料的折射率n=，若不考虑原入射光在bc面上的反射光，则有光线

A．从 ab面射出

B．从 ac 面射出

C．从bc面射出，且与bc面斜交

D．从bc面射出，且与bc面垂直

16、把火星和地球绕太阳送行的轨道视为圆周。由火星和地球绕太阳运动的周期之比可求得

A．火星和地球的质量之比　　　　　 B．火星和太阳的质量之比

C．火星和地球到太阳的距离之比　　 D．火星和地球绕太阳运行速度大小之比

15、已知介子和π^-介子都是由一个夸克(夸克u或夸克d)和一个反夸克(反夸克　 或反夸克　 )组成的，它们的带电量如下表所示，表中e为元电荷。

	π+	π-	u	d
带电量	+e	- e	+e	-e	-e	+e

下列说法正确的是

A．π⁺由u和　 组成　　 B．π⁺由d和　 组成

C．π^-由u和　 组成　　 D．π^-由d和　 组成

14、一质量为m的人站在电梯中，电梯加速上升，加速度大小为g，g为重力加速度。

人对电梯底部的压力为

13、已知充分燃烧ag 乙炔气体时生成1mol二氧化碳气体和液态水，并放出热量 bKJ，则乙炔燃烧的热化学方程式正确的是

A．2C₂H₂(g)+5O₂(g)====4CO₂(g)+2H₂O(l)；△H=－4bKJ/mol

B．C₂H₂(g)+ O₂(g)====2CO₂(g)+H₂O(l)；△H=2bKJ/mol

C．2C₂H₂(g)+5O₂(g)====4CO₂(g)+2H₂O(l)；△H=－2bKJ/mol

D．2C₂H₂(g)+5O₂(g)====4CO₂(g)+2H₂O(l)；△H=bKJ/mol
