4、测量头的构成： 目镜、分划板、手轮

3、为什么白光的双缝干涉图样中央亮条纹是白色的？ 7中色光在中央均是加强区，故成白色

2、干涉法册波长的公式是什么？ △X=λ

1、在实验调节过程中，为什么条纹看不清或看不到？可能有四方面原因：(1)光源、遮光屏、单缝、双缝中心没有共线；(2)单缝与双缝没有平行；(3)测量头可能有挡光线现象；(4)光源与单缝相距太近(行不成平行光)。

13.一种供仪器使用的小型电池标准电压为9 V，允许电池输出的最大电流为50 mA，为了测定这个电池的电动势和内电阻，实验室利用了图5-1-23所示电路，图中电压表内阻很大，可不考虑对电路的影响，R为电阻箱，阻值范围为0~9999 Ω，R₀是保护电阻.

图5-1-23

(1)实验室中配有的定值电阻有以下几种规格：

A.10 Ω,5 W　　

B.150 Ω,1/2 W　

C.200 Ω,1/2 W　

D.1.2 kΩ,1 W　

R₀宜选用_____.

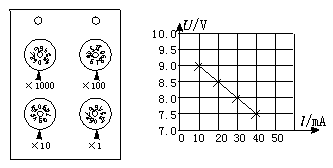

(2)在实验中，当变阻箱各旋钮调到图5-1-24所示位置后，闭合开关，电压表示数为9.0 V，变阻箱此时电阻为_____Ω.电路中通过电阻箱的电流为_____mA.

图5-1-24 　　　　　　　　　　　　　 　图5-1-25

(3)断开开关，调整电阻箱阻值，再闭合开关，读取电压表示数，多次重复，取得数据后，作出图线如图5-1-25，则该电池电动势E=_____V，内电阻r=_____Ω.

[解析] (1)电路中最小电阻应为R₀==180 Ω,故R₀应取C(200 Ω，1/2 W)为宜.

(2)由图可读出R₀=100×7+10×5=750 Ω,电流I= A=9.5 mA.　

(3)由图线在U轴上截距可得E=9.5 V,据图线斜率可得r=50 Ω.　

[答案] (1)C　 (2)750;9.5　 (3)9.5;50

●教学参考链接　

基本仪器的使用特别是仪器的测量读数问题，是高考实验命题的重点和热点问题，所以本专题研究的重点就是仪器测量的读数问题.专题是以螺旋测微器、游标卡尺、多用电表为典型来讲解的，对这三种仪器的读数方法和使用方法都做了较为详细的介绍.之所以这样安排是因为近些年高考对读数的考查主要是集中在螺旋测微器和游标卡尺的读数上，对多用电表则是既要求读数又要求会使用操作，它们都是基本仪器使用的考查热点.对其他的基本仪器除滑动变阻器外在本专题的[应用强化训练]中也都有涉及.至于电流表、电压表量程的选取.滑动变阻器的连接方式等，这些问题在下面的专题中还要讲到.对练习题的使用不要就题论题，可以在原题的基础上运用变式、适度扩展.譬如[应用强化训练]中的第13题涉及到电阻箱的使用，讲解该题时可以启发学生思考：在保持电路连接的情况下，若要使电阻箱阻值由3 kΩ调为200 Ω时应按怎样的顺序进行操作？使学生更深刻地理解为什么要强调科学地安排操作步骤.

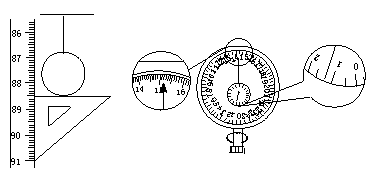

12.在做“用单摆测定重力加速度”的实验时，用摆长L和周期T计算重力加速度的公式是g=_____.如果已知摆球直径为2.00 cm，让刻度尺的零点对准摆线的悬点，摆线竖直下垂，如图5-1-22所示，那么单摆摆长是_____cm，如果测定了40次全振动的时间如图中秒表所示，那么秒表读数是_______s，单摆的摆动周期是_______s.

图5-1-22

[答案] ;87.50 ;75.2;1.88

11.某人用万用表按正确步骤测量一电阻阻值，指针指示位置如图5-1-21，则这电阻值是_______.如果要用这万用表测量一个约200 Ω的电阻，为了使测量比较精确，选择开关应选的欧姆档是_____.　

图5-1-21

[答案] 1.20×10³ Ω;×10

10.一多用电表的欧姆档有4档，分别为×1 Ω、×10 Ω、×100 Ω、×1 kΩ，现用它来测量一未知电阻的阻值.当用×100 Ω档测量时，发现指针偏转的角度很小，为了使测量结果更准确，测量前就进行如下两项操作，先_______，接着_______，然后再测量并读数.

[解析] 对于调好的欧姆表来说，指针偏转到最大时--即电流表满刻度时，对应的待测电阻的阻值为0；指针偏转越小，表示待测电阻的阻值越大.当用×100 Ω档测量时，如果发现指针偏转很小，表示待测电阻的阻值比100 Ω大得多，应当改用×1 kΩ档来测量.这时指针就可能有更明显的偏转.但在改用?×1 kΩ?档后，必须重新调零才行.

[答案] 把选择开关拨到×1 kΩ档；调零　

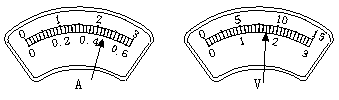

9.图5-1-19是学生实验用的有两个量程的电流表刻度盘，当用“+”和“0.6”两接线柱时，能测量的最大电流是_____A，对应刻度盘上每一小格代表_____A；图中指针的示数为_____A；当使用电流表的“+”和“3”两个接线柱时，对应刻度盘上每一小格代表_____A，图中表针示数为_____A.　

图5-1-19　 　　　　　　　　　　　　 图5-1-20　

图5-1-20为学生实验用的有两个量程的电压表刻度盘，当使用较小量程时，测量电压最大值不得超过_______V，每小格表示?_______V?，图中指针示数_______V；若使用的是较大量程，则表盘刻度每小格表示_____V，图中指针示数_____V.

[答案] 0.6；0.02；0.44；0.1；2.20;3.0；0.1；　 1.70；0.5；8.50　

8.一同学在用打点计时器做测匀变速直线运动加速度的实验时，纸带上打出的不是圆点，而是如图5-1-18所示的一些短线，这可能是因为

图5-1-18

A.打点计时器错接在直流电源上　

B.电源电压不稳定

C.电源的频率不稳定

D.打点针压得过紧

[解析] 对选项A，若打点计时器错接在直流电源上，则可能会出现两种情况:一种是打点计时器根本不打点，纸带上是一片空白；另一种是打点计时器也不打点，但纸带上是一条连续的(不间断)直线，故A错.对选项B，若其他情况均正常，仅因电源电压不稳定，则打点计时器打出的应是正常的点迹的纸带，故B错.对选项C，若其他情况也均正常，则打点计时器打出的纸带上的点迹间距不满足匀变速直线运动的规律，但从打出的纸带上来看，所打出来的是圆点而不是短线，故选项C错.因此，本题答案是D.

[答案] D
