33．（2012随州）在如图所示电源左右两侧的括号中用“+”“﹣”标出电源的正负极。

答案：如图所示

32．（2012娄底）小明在探究“影响电磁铁磁性强弱的因素”的实验中，通电螺线管的磁感线如图所示，请在图中标出电源的正负极。

答案：

31．（2012聊城）小磁针放在两通电螺线管之间，静止时处于如图所示的位置，请完成螺线管B的绕线，并标出电流的方向。

答案：如图所示：

30．（2012盘锦）如图所示，小磁针在通电螺线管的作用下处于静止状态，请你根据小磁针的N极方向，标出通电螺线管的N极、S极和电源的正负极

答案：

29．（2012泰安）如图所示，根据闭合开关后小磁针N极静止时的指向，标出电源的正极，并用箭头标出磁感线的方向。

答案：

28．（2012莱芜）请在图中标出通电螺旋管外磁感线的方向和小磁针的N、S极。

答案：磁感线方向和小磁针的N、S极如图所示

27．（2012南宁）请在图中标出静止在磁场中的小磁针的N极和磁感线的方向。

答案：如图所示

26．（2012朝阳）根据通电螺线管的磁感线方向，在图中标出电源的正负极和小磁针的N极。

答案：

25．（2012潜江）根据图中所画磁感线的方向，标出通电螺线管的N、S极和电源的“+”、“－”极。

　　　 答案：

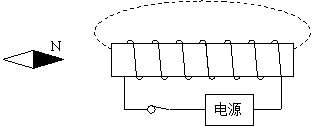

24．（2012遂宁）如图所示，通电螺线管下方是一个静止的小磁针，上方的曲线是通电螺母管的一条磁感线。请在图中标出通电螺线管的N极、小磁针的N极和磁感线的方向。

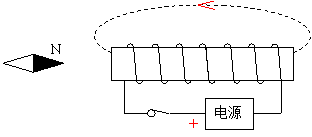

答案：
