22．(12分)有一个电热水壶，铭牌如下表所示。(不计热量的损失)求：

(1)将质量为1kg、温度为20℃的一壶冷水，加热到100℃，水吸收的热量是多少？()

(2)电热水壶正常工作多长时间才能把这壶水加热到100℃？

(3)若在用电高峰期，实际电压只有200V，要把同样的这壶水加热到100℃，至少需要多长时间？

21．(10分)在下图所示电路中，小灯泡上仅看见“2.5V”字样，滑动变阻器上标有最大阻值20，当闭合S，且将滑片P移至最左端时，小灯泡正常发光，电流表的示数为0.5A(设灯丝电阻不变)，求：

(1)电源电压；

(2)小灯泡的灯丝电阻；

(3)将滑片移至变阻器的最右端时，电路消耗的总功率。

20．在“测定小灯泡额定功率”的实验中，已知电源电压为3V，小灯泡的额定电压为2.5V。

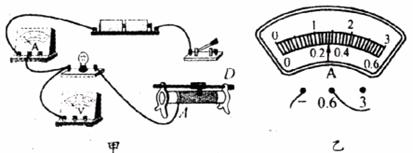

(1)小明同学在连接实验电路时还有导线未接上，如上图甲所示，请用笔画线代替导线把上图甲中的电路连接好(导线不得交叉)。

(2)在连接电路时，开关应该是___________的。

(3)小明同学在检查电路连接时，滑动变阻器的滑片应该移到___________端。

(4)要使小灯泡正常发光，应移动滑动变阻器的滑片，使电压表的示数为________V，若此时电流表的示数如上图乙所示，那么小灯泡的额定功率是___________W。

19．电流表使用中应注意：

(1)电流表应___________联在要测的电路中；

(2)电流从___________接线柱进入电流表，由___________接线柱流出；

(3)被测电流不能超过电流表的___________；

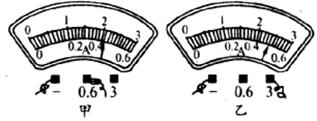

(4)绝对不允许把电流表直接接在电源的两极上。如下图所示，甲电流表的示数为___________A，乙电流表的示数为___________A。

18．家庭电路电压在用电高峰时会降低到198V，在此电压下，一盏“220V 100W”的灯泡工作时的实际功率将___________(填“大于”或“小于”)100W，灯泡的亮度会比正常发光时___________些。

17．灯L₁与L₂串联，先用电压表测灯L₁两端的电压，如下图所示，再测灯L₂两端电压时，只将电压表接A的一端改接C，这种接法___________(填“正确”或“不正确”)，理由是____________________________________________。

16．在下图所示电路中，若将一节电池换成同样的两节电池，接通电路后，与前一种情况相比，流过小灯泡的电流___________，小灯泡的电阻___________。(选填“变大”、“变小”或“不变”)

15．如下图所示电路，开关S闭合后，电流表的示数___________(填“变大”“变小”或“不变”)；若电流表示数变化了0.1A，则电阻。(电源电压保持不变)

14．我国的第一列磁悬浮列车在上海投入运营，它是利用___________磁极间的相互作用将车身托起，大大减小___________，使列车能高速运行。

13．在汽油机工作的四个冲程中，将机械能转化为内能的是___________冲程，将内能转化为机械能的是___________冲程。
