21．在汶川地震的抗震救灾中，党和政府把救人放在重中之重的位置。在倒塌房屋的废墟中搜救被困人员，重型吊机起到了重要的作用。如下图所示的重型吊机在某次起吊中，吊起了20000kg的重物(钢绳的重和摩擦不计，取)。求：

(1)当重物匀速上升时，钢绳受到的拉力为多少N？

(2)若重物以的速度匀速竖直上升15s，重型吊机对重物所做的功为多少J？

(3)在重物以的速度匀速竖直上升的过程中，重型吊机对重物做功的功率为多少W？

(4)若重型吊机所用的实际拉力为，则重型吊机拉起重物时的机械效率是多少？

20．在如下图所示的电路中，电源电压保持不变，电阻的阻值为20，闭合开关S，电流表A₁的示数为0.3A，电流表A的示数为0.5A。求：

(1)电源电压；

(2)电阻的阻值；

19．小刚在做“探究通过导体的电流与电压、电阻的关系”实验。

(1)在研究电流与电压的关系时，

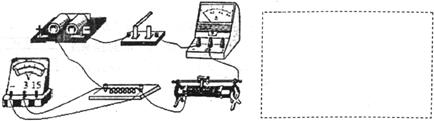

①小明连接的电路如下图(电阻阻值为5)。请在右边方框中画出对应的电路图。

②利用电流表和电压表分别测量电阻上的电流和电压，记录数据如下表：

在测量第4组数据时，电流表的示数如上图所示，则这时的电流值为________A。

③请在上图方格纸中画出导体中的电流随电压变化的图像。

④通过对数据或图像的分析可得到的结论是：______________________________。

(2)在研究电流与电阻的关系时，A．小明按电路图(电阻阻值等于5)连接电路，使电压表的示数为1V，读出电流表的示数。B．断开开关，把定值电阻由5换成10，闭合开关后，接下来的操作是：_________________________________。

18．如下图所示是“测定滑轮组机械效率”的装置。

(1)(3分)实验过程中必须___________竖直向上拉动弹簧测力计，使钩码升高。小明同学做实验测量的有关数据如下表，第3次实验的拉力读数如图所示，则拉力的大小是___________N，第3次实验的机械效率为___________。

(2)(2分)从表中可以得到的结论是：滑轮组的机械效率与___________有关。

次数	钩码重	钩码上升的高度	拉力	细线自由端移动的距离	机械效率
1	1	0.1	0.6	0.3	55.6
2	2	0.1	0.9	0.3	74.1
3	3	0.1		0.3

(3)(1分)请你根据机械效率的相关知识：在有用功一定时，所做的额外功不同，机械效率就不同。猜想：滑轮组机械效率的大小还与___________有关。(只填一个因素就可以)

17．在下图中，请根据小磁针的N极指向，标出通电螺线管的电流方向。

16．计算机鼠标内装有起自动控制作用的传感器，下图是它的工作原理示意图。物体M在导轨上平行移动时，可带动与之相连的金属滑片P移动，通过电压表示数可反映物体M移动的距离。当物体M向右移动时，电流表示数将_________电压表示数将_________。(选填“变大”、“不变”或“变小”)

15．如下图甲是用水来冷却热牛奶的示意图。图乙是记录牛奶、水的温度随时间变化的图像，图中表示热奶温度随时间变化的曲线应是___________(填写Ⅰ或Ⅱ)；若水的质量为1.5kg，在这个过程中水吸收的热量是___________。

14．“嫦娥一号”卫星发射后首先将被送入一个地球同步椭圆轨道，这一轨道离地面最近距离为500公里，最远为7万公里，探月卫星将用26小时环绕此轨道一圈(如下图)。那么在这段时间里，“嫦娥一号”卫星有近地点向远地点运行的过程中重力势能_________，动能___________。(填“不变”“变大”或“变小”)

13．俄制米-26TS是世界上最大的重型直升机，它在四川地震灾区唐家山堰塞湖应急疏通工程完成后的撤离行动中，把重约14t的挖掘机车30s内匀速提升到距工地600m的空中，在这个过程中它对挖掘机的功率是___________耳。

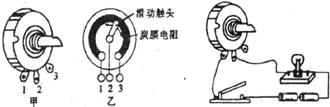

12．如下图所示物理课外探究小组在小明的带领下到电器市场上买回了一个扩音机的音量电位器，他们对电位器进行了一次彻底的探究，并画出了电位器的结构图如图所示。他们把电位器按图所示连入电路后，当转轴顺时针转动时，连入电路的碳膜的电阻变______；小灯泡亮度变___________。
