24．小明同学在探究电流产生的热量多少与哪些因素有关时，利用如图所示的装置．他在两个相同的烧瓶中装满煤油，瓶中各放置一根电阻丝，并且R_B>R_A．

(1)这个装置是为了研究电流一定时，电流产生的热量与________________的关系．

(2)实验过程中通过比较________________________来判断电流产生热量的多少．

23．做“研究决定电阻大小的因素”的实验时，所用到的导体如下表所示．选择B、E导体进行对比，可以研究导体电阻大小与________________是否有关系；为了研究导体电阻与横截面积的关系，应选择的两根导体是D和________ (填导体的代号)．

22．如图所示，在一个大铁钉上缠绕了一些漆包线，做成一只电磁铁。小明用它吸引桌面上的铁钉时，发现电磁铁只能吸起较小的铁钉，要想吸起较大的铁钉，可采用的两种改进方法是：

①________________________________________________________

②________________________________________________________

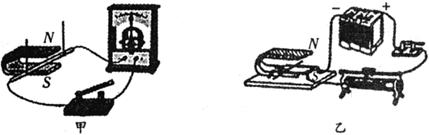

21．如图所示，是研究电与磁关系的两个实验装置。

(1)图甲是研究____________________________________________________的装置．

(2)图乙是研究____________________________________________________的装置．

20．如图所示是被誉为“新世纪照明产品”的LED半导体灯．如今很多休闲广场都用这种LED灯做景观灯．在同样亮度下，LED灯的电功率仅为白炽灯的1/10．若白炽灯的功率为40W，一盏同样亮度的LED灯的功率约为________W，若该LED灯每天工作6h，一个月(以30天计)可节电________kW·h．

19．如图所示电源电压为9V，当电压表的示数为6V时，电流表示数为0.5A，则滑动变阻器接入电路的电阻为________Ω，电阻R₀为________Ω．

18．小明家中的电能表月初读数是，若月底的示数，这个月他家消耗的电能是________kW·h，若所缴电费的标准为0.55元/kW·h，则这个月他家应支付的电费是________元．

17．如图甲、乙所示的两个模型，甲图是________机的模型，它是根据________________ ________________制成的；乙图是________机的模型，它是根据________________________ ________________制成的．

16．如图所示，甲是三孔插座示意图，其中________孔是接地的；图乙是________的警示标志．

15．在一个电磁继电器的说明书上，小明同学发现有“线圈额定电压直流9V”、“被控制电压220V、电流1.5A”的字样，对这个电磁继电器的使用，他有以下几种理解，其中正确的是

A．电磁铁使用的电源电压为220V，被控制电路的电压为9V

B．电磁铁使用的电源电压为9V，被控制电路的电功率为220W

C．电磁铁使用的电源电压为9V，被控制电路的电压为220V

D．电磁铁使用的电源电压为9V，被控制电路的电流不得超过1.5A
