22．(6分)2008北京奥运会火炬“祥云”设计具有浓厚的中国特色，设计的灵感来自中国传统的纸卷轴。火炬长72cm，重985g；火炬燃料为丙烷(C₃H₈)，燃烧的火焰颜色为亮黄色，在强光和日光下均可识别和拍摄，燃料燃烧的产物为二氧化碳和水；火炬制作材料为可回收的铝合金环保材料；火炬的下半部喷涂高触感橡胶皮革漆，手感舒适不易滑落，这是首次创造性的在奥运火炬上使用这一材料。请回答下列问题：

(1)火炬选用铝合金材料制作的优点是____________________。

(2)火炬燃料丙烷(C₃H₈)燃烧时是__________能转化为__________能。

(3)火炬的下半部喷涂高触感橡胶皮革漆，目的是____________________。

(4)在2008北京奥运圣火传递活动中，现场某记者同时拍下了固定在地面上随风飘动的旗帜和附近的甲、乙两火炬照片，如下图所示。根据它们的飘动方向，可以判断下列说法正确的是(　　 )

A．甲火炬一定静止　　　　　　　　　　　　　　　 B．甲火炬一定向右运动

C．乙火炬一定静止　　　　　　　　　　　　　　　 D．乙火炬一定向左运动

20．(6分)如下图所示是小明同学安装的家用调光灯电路图，灯泡上标有“PZ220-40”字样，滑动变阻器的最大阻值为3630。(不计温度对灯丝电阻的影响)求：

(1)要想把灯泡的亮度调得暗些，应把滑动变阻器的滑片向哪边移动？

(2)滑动变阻器的阻值为最大阻值时，电路的总电阻是多少？

(3)此灯功率的调节范围是多少？

19．(7分)按我国的规定，载货车辆的轮胎对地面的压强应控制载700kPa以内，但有些司机为了降低运营成本，不顾国家利益，肆意超载。有一辆质量为1.5 t的6轮汽车，每个车轮与路面的接触面积为0.02m²，核准载货为4 t，但在某次运输中实际载货7.5 t。(取)

(1)请你通过计算说明，该车对路面的压强是否超过规定。

(2)运用学过的物理知识说明超载的危害。

18．(7分)做测定电阻阻值的实验。

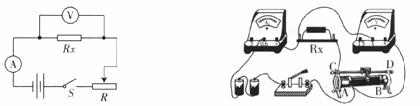

(1)小明根据下面左图所示的电路图，将右图中的实验器材连接成实验电路。同小组的小亮在检查时认为，从实验目的来看，实验电路上有一根导线连接错了，建议小明改接。

①请你在接错的那根线上打“×”；②另画一根导线，使电路连接正确；

③如果不改接这根导线，对实验的影响是：__________。(具体说明是什么影响)

(2)小明将电路改接正确后，合上开关，调节变阻器的滑片到某位置时，电压表和电流表的指示如下图所示，则电压表的读数是__________V，电流表的读数是__________A，被测电阻R_x的阻值是__________。

(3)小明和小亮为他俩在全班首先获得测量结果而高兴，准备整理实验器材结束实验。你认为他们的实验真的结束了吗？你会给他们提出什么建议呢？

①写出你的建议：________________________________________；

②你提出这个建议的目的是：________________________________________。

17．(6分)下图是探究平面镜成像特点的实验装置。

(1)用玻璃板代替平面镜，主要是利用玻璃板透明的特点，便于__________________。

(2)如果有3mm厚和2mm厚的两块玻璃板，应选择________mm厚的玻璃板做实验。

(3)如果玻璃板没有放正，将对实验产生什么影响？__________________________。

(4)使点燃的蜡烛在两个不同的位置，分别测出物距和像距相等的两组数据，得出实验结论之一：“像距与物距相等”。你认为这种方法是否合理？__________；要得出实验结论之二：“像与物大小相等”，对两支蜡烛的要求是：______________。

(5)在玻璃板另外一侧不能用光屏接到烛焰的像，因为平面镜成的是__________像。

16．(6分)

(1)用天平和量筒测某种矿石的密度。

A．用天平称矿石的质量时，如下图，是把矿石放在天平的左盘，天平平衡时，放在右盘中砝码和游码在标尺上的位置，则矿石的质量是__________g；

B．用量筒量出矿石的体积如下图所示，则矿石的体积是__________cm³；

C．计算矿石的密度是__________。

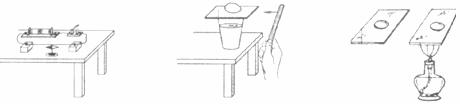

(2)下图是同学们做过的一些物理实验情景，请你对这些实验现象分别进行分析并得出结论。

A．闭合开关，小磁针发生偏转。说明：______________________________；

B．迅速击打硬纸板，板上的鸡蛋落入杯中。说明______________________；

C．将两滴等量的水分别滴在两块玻璃板上，其中被加热的水滴先消失。说明：________________________________________。

15．(1)(3分)如下图所示，一条光线从空气斜射入水中，请作出它在水面处的反射光线及它在水中的折射光线的大致路径，并标出折射角。

(2)(2分)如下图是活塞式抽水机示意图，请在图中画出手柄所受动力F₁的力臂L₁和阻力F₂。

(3)(2分)如下图所示的插座和电灯(带开关)是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别正确地接入电路中。

14．一个人用了60N的水平推力推动一个质量为10kg箱子在水平地面上匀速前进2m，所用时间是2s。箱子所受的重力是__________，他对箱子做的功是__________，他对箱子做的功的功率是__________W。(取)

13．某凸透镜焦距为10cm，物体由离凸透镜距离15cm处移向离凸透镜30cm处，在此过程中，它的像__________，像到透镜的距离__________，(填“变大”或“变小”)，在30cm处物体通过透镜成的是倒立__________的实像。
