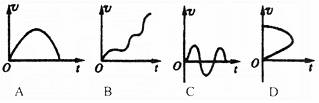

6．如图所给出的是物体的运动图线，纵坐标v表示速度，横坐标t表示时间，其中哪一个在现实生活中是不可能存在的　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

5．如图所示，一水平方向足够长的传送带以恒定的速度v₁沿顺时针方向运动，传送带右端有一与传送带等高的光滑水平面，一物体以恒定的速度v₂沿直线向左滑上传送带后，经过一段时间又返回光滑水平面上，这时速度为v₂′，则下列说法正确的是　　　　　　　　　 (　　 )

　　　 ①若v₁<v₂，则v₂′=v₁　　　　　　　　 ②若v₁>v₂，则v₂′=v₂

　　　 ③若v₁>v₂，则v₂′=v₁　　　　　　　　　　　　　　 ④不管v₂多大，则v₂′=v₂

　　　 A．①②　　　　　　　　　 B．①③　　　　　　　　　 C．只有④　　　　　　　 D．只有①

4．某同学用伏安法测量某未知电阻，开始测得的阻值为90Ω，后改换接法(仪器不变)，测得的阻值为100Ω，以下说法正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．未知电阻的真实阻值一定小于90Ω　　 B．未知电阻的真实阻值一定大于100Ω

　　　 C．前者一定是电流表内接法　　　　　　　　　 D．后者一定是电流表内接法

3．如图所示，两个闭合的金属圆环，穿在一根光滑的绝缘杆上，当条形磁铁的N极自右

向左插向圆环时，两圆环的运动是(　　 )　　　　　　　　　　　　　　

　　　 A．边向左移边分开 B．边向左移边合拢　 C．边向右移边合扰 D．边向右移边分开

2．如图所示，在电场中，一个负电荷从C点分别沿直线移到A点和B点，在这两个过程中，均需克服电场力做功，且做功的值相同，有可能满足这种做功情况的电场是　　　　　　　　　　　　 (　　 )

　　　 ①正y方向的匀强电场　　　　　　　 　　 ②正x方向的匀强电场

　　　 ③在第Ⅰ象限内有负点电荷　　　　 　　 ④在第Ⅳ象限内有负点电荷

　　　 A．①③④　　　　　　　 B．①②　　　　　　　　　 C．③④　　　　　　　　　 D．②③④

1．电磁感应现象中产生感应电流，关于能量转化问题以下说法正确的是　　　　　　　　 (　　 )

　　　 A．一定是磁场能转化为电能　　　　　　　　　 B．一定是电场能转化为电能

　　　 C．一定是机械能转化为电能　　　　　　　　　 D．以上说法均不正确

16.(12分)如图所示，一个底面粗糙，质量为m的斜面体静止在水平地面上，斜面体斜面是光滑的，倾角为。现用一端固定的轻绳系一质量也为　　　　　　　　　　　　　　　　　　 m的小球，小球静止时轻绳与斜面的夹角也是30⁰，，试求：

(1)当斜面体静止时绳的拉力大小？

(2)若地面对斜面体的最大摩擦力等于地面对斜面体支持力的k倍，为了使整个系统始终保持静止状态 ，k值必须满足什么条件？

15．(12分)如图所示，倾角为的斜面上，放一质量为1kg的物体，用k=100N/m的弹簧平行于斜面吊着，物体放在PQ之间任何位置都能处于静止状态，而超过这一范围，物体都会沿斜面滑动。若AP=22cm，AQ=8cm，试求物体与斜面间的最大静摩擦力的大小。(g=10m/s²)

14.(12分)如图所示，重为20N的物体放在水平地面上，用水平绳跨过物体上的定滑轮拉动物体，托水平拉力F为4N时物体做匀速直线运动，若拉力F改为F′竖直向上，仍使物体做匀速直线运动，则力F′的大小为多少？

13.(10分)质量为m的物体放在倾角为θ的斜面上，设θ=45º，物体和斜面间的动摩擦因数µ=0.5，力F₁沿斜面向上作用于物体或另一水平方向作用与物体的力F₂均能使物体匀速上滑，如图所示，则F₁:F₂等于多少？
