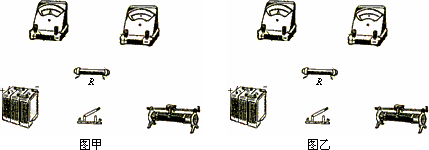

图甲、乙是两组同样的器材实物图，用来测量待测电阻R的阻值，每组器材中包括：电池，电键，变阻器，电压表，电流表，等测电阻R，若干导线。

图甲                                  图乙

（1）如果待测电阻R的阻值比电压表的内阻不是小很多，但R的阻值比电流表的内阻大很多，试在图甲中连线使之成为测量电路；如果待测电阻R的阻值比电流表的内阻不是大很多，但R的阻值比电压表的内阻小很多，试在图乙中连线使之成为测量电路。

（2）如果已知上述电压表的内阻R_V和电流表的内阻R_A，对图甲和图乙中连成的测量电路，分别写出计算待测电阻的公式（用测得的量和给出的电表内阻来表示）。

如图甲、乙是两组同样的器材实物图，用来测量待测电阻R的阻值，每组器材中包括：电池、电键、变阻器、电压表、电流表、待测电阻R、若干导线.

甲                                                        乙

(1)如果待测电阻R的阻值比电压表的内阻不是小很多，但R的阻值比电流表的内阻大很多，试在图甲中连线使之成为测量电路；如果待测电阻R的阻值比电流表的内阻不是大很多，但R的阻值比电压表的内阻小很多，试在图乙中连线使之成为测量电路；

(2)如果已知上述电压表的内阻R_V和电流表的内阻R_A，对图甲和图乙中连成的测量电路，分别写出计算待测电阻的公式(用测得的量和给出的电表内阻来表示).

02春季理综9（18分）图甲、乙是两组同样的器材实物图，用来测量待测电阻R的阻值，每组器材中包括：电池，电键，变阻器，电压表，电流表，等测电阻R，若干导线。

图甲                                  图乙

（1）如果待测电阻R的阻值比电压表的内阻不是小很多，但R的阻值比电流表的内阻大很多，试在图甲中连线使之成为测量电路；如果待测电阻R的阻值比电流表的内阻不是大很多，但R的阻值比电压表的内阻小很多，试在图乙中连线使之成为测量电路。

（2）如果已知上述电压表的内阻R_V和电流表的内阻R_A，对图甲和图乙中连成的测量电路，分别写出计算待测电阻的公式（用测得的量和给出的电表内阻来表示）。
