    为了测定和描绘“220V40W 白炽电灯灯丝的电流与电压的关系曲线.可以利用调压变压器供电.调压变压器是一种自耦变压器.它只有一组线圈L.绕在闭合的环形铁心上.输入端接在220V交流电源的火线与零线间.输出端有一个滑动触头P.移动它的位置.就可以使输出电压在0-250V之间连续变化.图1中画出的是调压变压器的电路图符号.实验室备有交流电压表.交流电流表.开关.导线等实验器材. 【查看更多】



    题目列表(包括答案和解析)

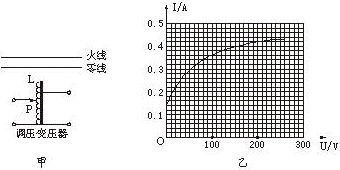

    为了测定和描绘“220V40W”白炽电灯灯丝伏安特性曲线，可以利用调压变压器供电．调压变压器是一种自耦变压器，它只有一组线圈L，绕在闭合的环形铁芯上，输入端接在220V交流电源的火线与零线间，输出端有一个滑动触头P，移动它的位置，就可以使输出电压在0&250V之间连续变化，图甲中画出的是调压变压器的电路图符号．实验室内备有交流电压表、交流电流表、滑动变阻器、开关、导线等实验器材．

    (1)

    在图甲中完成实验电路图．

    (2)

    说明按你的实验电路图进行测量，在电压较高段与电压较低段进行比较，哪段的误差更大?为什么?

    (3)

    如果根据测量结果作出的伏安特性曲线如图乙所示，试根据图线确定，把2只完全相同的“220V40W”的白炽电灯串联在220V的交流电源的火线与零线间时，2只电灯消耗的总电功率是多大？

    查看答案和解析>>
