    21． Ⅰ．用已调零且选择开关指向欧姆挡“×100 位置的多用电表与量程为1V的电压表按如图所示方式连接.两表指针的位置如图所示.电压表接线柱A是 接线柱.此时通过电压表的电流为 mA. Ⅱ．“探究加速度与物体质量.物体受力的关系 的实验装置如图甲所示. (1)在小车某次运动过程中.打出了一条纸带如图乙所示.计时器打点的时间间隔为0.02s.从比较清晰的点起.每5个点取一个计数点.并量出了相邻计数点之间的距离.该小车的加速度a= m/s2. (2)一组同学先保持盘及盘中的砝码质量m一定.探究加速度与小车质量M的关系.以下做法正确的是 ( ) A．平衡摩擦力时.应将盘及盘中的砝码用细绳通过定滑轮系在小车上 B．每次改变小车的质量时.不需要重新平衡摩擦力 C．实验时.先放开小车.再接通打点计时器电源 D．小车运动的加速度可根据m以及M.直接用公式a=求出. (3)在保持持小车及车中的砝码质量M一定.探究加速度与所受合外力的关系时．二位同学根据各自的实验数据分别作出的a-F图线如图甲.乙所示.对这两图的分析正确的是 ( ) A．甲图图线不通过原点.可能是因为计算 F时未计入砝码盘的重力, B．甲图图线不通过原点.可能是因为没有 平衡摩擦力, C．乙图图线的弯曲部分.是因为小车的质 量太大. D．乙图图线的弯曲部分.是因为盘中的砝 码总质量太大. Ⅲ．某实验小组利用如图所示电潞探究一种电阻丝的电阻率.均匀电阻丝(总阻值在 4Ω-5Ω之间)固定在刻度尺上的两端接线柱a和b上.刻度尺的中间有一个可沿电阻丝滑动的触头c.c的上端为接线柱.触头c与电阻丝通常不接触.当用手按下时.才与电阻丝接触.且可在直尺上读出触点的位置:所用器材为:电压表.电流表.电池组.保护电阻R0=1Ω.螺旋测微器.开关S和导线. 实验的主要步骤如下: ①用螺旋测微器测得电阻丝的直径为d=2.000mm, ②正确连接电路.触头c移到右端.合上开关.读出电流表的示数I=0.5A: ③通过改变滑动变阻器触头c的位置.分别测量出了多组a.c间电阻丝长度L及对应的 电压U的数据.并据此在U-L坐标纸上描出了对应的点.如图所示.请你: (1)在U一L坐标纸上绘出U一L图线, (2)若测出U一L图线斜率为k.写出用d.l.k表示的该电阻丝的电阻率表达式= , (3)代入有关数据求出该电阻丝的电阻率= Ω·m. 【查看更多】



    题目列表(包括答案和解析)

    精英家教网Ⅰ．
    （1）用已调零且选择开关指向欧姆挡“×100”位置的多用电表与量程为1V的电压表按如图所示方式连接，两表指针的位置如图1所示．电压表接线柱A是

    （选填“正”或“负”）接线柱，此时通过电压表的电流为

    mA．

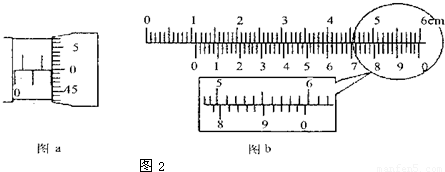

    （2）图2a中螺旋测微器读数为

    mm．图2b中游标卡尺（游标尺上有50个等分刻度）读数为

    cm．
    精英家教网

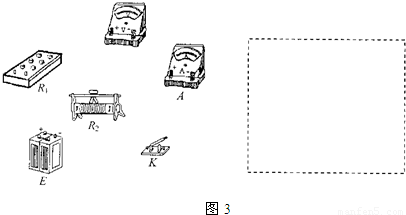

    Ⅱ．如图3所示为测量一直流电流表内电阻的实物图．其规格如下：直流电源（E）：E=6V，内阻不计；
    待测电流表（A）：量程0～300mA，内阻约3Ω；
    直流电压表（V）：量程0～3V，内阻约1500Ω；
    电阻箱（R1）：最大值999.9Ω，最小改变量0.1Ω；
    滑线变阻器（R2）：最大值10Ω；
    单刀单掷开关（K）；导线若干．
    精英家教网
    ①请在方框图内画出测量电流表内电阻的实验原理图（标明各元件的代号）．
    ②根据所画原理图，用线段代替导线将图中所示实物图连接成实验电路图．
    ③根据实验电路，计算电流表内电阻的公式为RA

    ，式中各物理量的含义是

    ．
    ④连接电路时应注意的主要事项：

    （任回答一项）．

    查看答案和解析>>

    Ⅰ．
    （1）用已调零且选择开关指向欧姆挡“×100”位置的多用电表与量程为1V的电压表按如图所示方式连接，两表指针的位置如图1所示．电压表接线柱A是______（选填“正”或“负”）接线柱，此时通过电压表的电流为______mA．
    （2）图2a中螺旋测微器读数为______mm．图2b中游标卡尺（游标尺上有50个等分刻度）读数为______cm．

    精英家教网

    Ⅱ．如图3所示为测量一直流电流表内电阻的实物图．其规格如下：直流电源（E）：E=6V，内阻不计；
    待测电流表（A）：量程0～300mA，内阻约3Ω；
    直流电压表（V）：量程0～3V，内阻约1500Ω；
    电阻箱（R1）：最大值999.9Ω，最小改变量0.1Ω；
    滑线变阻器（R2）：最大值10Ω；
    单刀单掷开关（K）；导线若干．

    精英家教网

    ①请在方框图内画出测量电流表内电阻的实验原理图（标明各元件的代号）．
    ②根据所画原理图，用线段代替导线将图中所示实物图连接成实验电路图．
    ③根据实验电路，计算电流表内电阻的公式为RA______，式中各物理量的含义是______．
    ④连接电路时应注意的主要事项：______（任回答一项）．
    精英家教网

    查看答案和解析>>

    Ⅰ．
    （1）用已调零且选择开关指向欧姆挡“×100”位置的多用电表与量程为1V的电压表按如图所示方式连接，两表指针的位置如图1所示．电压表接线柱A是______（选填“正”或“负”）接线柱，此时通过电压表的电流为______mA．
    （2）图2a中螺旋测微器读数为______mm．图2b中游标卡尺（游标尺上有50个等分刻度）读数为______cm．

    Ⅱ．如图3所示为测量一直流电流表内电阻的实物图．其规格如下：直流电源（E）：E=6V，内阻不计；
    待测电流表（A）：量程0～300mA，内阻约3Ω；
    直流电压表（V）：量程0～3V，内阻约1500Ω；
    电阻箱（R1）：最大值999.9Ω，最小改变量0.1Ω；
    滑线变阻器（R2）：最大值10Ω；
    单刀单掷开关（K）；导线若干．

    ①请在方框图内画出测量电流表内电阻的实验原理图（标明各元件的代号）．
    ②根据所画原理图，用线段代替导线将图中所示实物图连接成实验电路图．
    ③根据实验电路，计算电流表内电阻的公式为RA______，式中各物理量的含义是______．
    ④连接电路时应注意的主要事项：______（任回答一项）．

    查看答案和解析>>

    精英家教网用已调零且选择开关旋钮指向欧姆挡“×100”位置的多用电表测某电阻阻值，根据如图的表盘可知被测电阻阻值为

    Ω．若将该表选择开关旋钮置于交流250V挡测电压，表盘仍如图，则被测电压为

    V．

    查看答案和解析>>

    有一个纯电阻用电器，

    (1)某同学先用多用电表粗测其电阻．用已经调零且选择开关指向欧姆挡“×10”档位的多用电表测量，发现指针的偏转角度太大，这时他应将选择开关换成欧姆挡的“________”档位(选填“×100”或“×1”)；调零后测量，其表盘及指针所指位置如下图所示，则此段电阻丝的电阻为________Ω．

    (2)现要进一步精确测量其阻值．要求使该用电器两端的电压变化范围尽可能大．实验室备有下列器材：

    A．量程0～0.6 A，内阻为0.5 Ω的电流表

    B．量程0～6 V，内阻为10 kΩ的电压表

    C．阻值为0～1 kΩ的滑动变阻器

    D．阻值为0～5 Ω的滑动变阻器

    E．蓄电池的电动势为6 V，内电阻为1.0 Ω

    F．开关一个，导线若干

    本实验中应选择的滑动变阻器是________

    (3)请在方框内画出实验原理图．

    查看答案和解析>>
