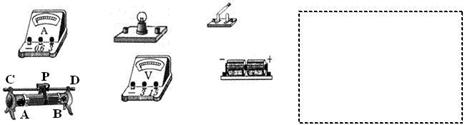

．如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮。

（1）按要求连接实物图（2分） （2）画出相应的电路图（2分）

（3）连接电路时开关应处于_________状态，变阻器的滑片应处于_______端（A或B）。

（4）若闭合开关灯不亮，但电压表示数约等于电源电压，此时故障可能是__________ _；如发现电流表、电压表的指针均反偏，最简单的解决方法是_______________________；如移动滑片P发现两表示数均比较小且不变，则原因为          _____________________。

．如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮。
（1）按要求连接实物图（2分） （2）画出相应的电路图（2分）

（3）连接电路时开关应处于_________状态，变阻器的滑片应处于_______端（A或B）。
（4）若闭合开关灯不亮，但电压表示数约等于电源电压，此时故障可能是__________ _；如发现电流表、电压表的指针均反偏，最简单的解决方法是_______________________；如移动滑片P发现两表示数均比较小且不变，则原因为         _____________________。

．【探究名称】探究欧姆定律
【猜想与假设】导体中的电流可能与导体两端的电压成正比，与导体电阻成反比
设计并进行试验】
（1）探究导体中的电流跟它两端电压的关系
①如图1所示，请您用笔画线代替导线把滑动变阻器正确接入电路中，要求：滑片P向右移动时电流表示数逐渐增大．
②此实验中，滑动变阻器的作用是保护电路和　      　
③…
（2）小英同学探究“导体的电流与电阻的关系”时，进行创新实验，除了与原有实验所必须的器材相同外，没领电压表，而是多领了一只电流表，并设计出如图所示的电路图进行试验．
①连接电路，调节滑动变阻器使电流表A₁与A₂的示数分别记为I₁和I₂；
②把定值电阻R₂换成R₃，调节滑动变阻器使电流表A₁的示数为　  　时R₃两端的　  　不变，记录此时电流表的示数为I₃；③再把R₃换成R₄，重复上一步骤进行试验；④分析数据得出电流与电阻的关系．

．如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮。

（1）按要求连接实物图（2分） （2）画出相应的电路图（2分）

（3）连接电路时开关应处于_________状态，变阻器的滑片应处于_______端（A或B）。

（4）若闭合开关灯不亮，但电压表示数约等于电源电压，此时故障可能是__________ _；如发现电流表、电压表的指针均反偏，最简单的解决方法是_______________________；如移动滑片P发现两表示数均比较小且不变，则原因为          _____________________。
