    3．电表的改装 (1)电流表改装成电压表 方法:串联一个 电阻R.如图所示.若量程扩大n倍.即U=nUg.则根据分压原理.需串联的电阻值.故量程扩大的倍数越高.串联的电阻值 . (2)电流表改装成安培表 方法:并联一个 电阻R.如图所示.若量程扩大n倍.即I=nIg.则根据并联电路的分流原理.需要并联的电阻值.故量程扩大的倍数越高.并联的电阻值 . 【查看更多】



    题目列表(包括答案和解析)

    把电流表改装成电压表的实验中，所用电流表G的满偏电流Ig为200μA，内阻rg估计在400Ω-600Ω之间．

    （1）电路如图a所示，利用半偏法测定电流表的内阻rg，其供选用的器材如下：
    A．滑动变阻器（阻值范围0～200Ω）
    B．滑动变阻器（阻值范围0～5000Ω）
    C．电阻箱（阻值范围0～999Ω）
    D．电阻箱（阻值范围0～9999 9Ω）
    E．电源（电动势6V，内阻0.3Ω）
    F．电源（电动势12V，内阻0.6Ω）
    依据实验要求，R最好选用
    D
    D
    、R′最好选用
    C
    C
    ，电源E最好选用
    F
    F
    ．（填入选用器材的字母代号）
    （2）该实验操作的步骤有：
    A．接通S1，调节电阻R，使电流表指针偏转到满刻度
    B．接通S2，调节电阻R′，使电流表指针偏转到满刻度的一半
    C．读出R′的阻值，即认为rg=R′
    用此方法测得电流表内阻的测量值与真实值相比
    偏小
    偏小
    ．（填“偏大”或“偏小”）
    （3）由此实验测出电流表内阻rg=500Ω，现通过串联一个24.5kΩ的电阻把它改装成为一个电压表，则改装后电压表的量程为
    5
    5
    V．改装后的电压表需要用标准表进行校准，请将图b中的器材连接成实验电路．如果用改装后的电压表进行测量，表头示数如图c所示，则测得的电压值是
    3
    3
    V．

    查看答案和解析>>

    把电流表改装成电压表的实验中，所用电流表G的满偏电流Ig为200μA，内阻rg估计在400Ω-600Ω之间．

    （1）电路如图a所示，利用半偏法测定电流表的内阻rg，其供选用的器材如下：
    A．滑动变阻器（阻值范围0～200Ω）
    B．滑动变阻器（阻值范围0～5000Ω）
    C．电阻箱（阻值范围0～999Ω）
    D．电阻箱（阻值范围0～9999 9Ω）
    E．电源（电动势6V，内阻0.3Ω）
    F．电源（电动势12V，内阻0.6Ω）
    依据实验要求，R最好选用______、R′最好选用______，电源E最好选用______．（填入选用器材的字母代号）
    （2）该实验操作的步骤有：
    A．接通S1，调节电阻R，使电流表指针偏转到满刻度
    B．接通S2，调节电阻R′，使电流表指针偏转到满刻度的一半
    C．读出R′的阻值，即认为rg=R′
    用此方法测得电流表内阻的测量值与真实值相比______．（填“偏大”或“偏小”）
    （3）由此实验测出电流表内阻rg=500Ω，现通过串联一个24.5kΩ的电阻把它改装成为一个电压表，则改装后电压表的量程为______V．改装后的电压表需要用标准表进行校准，请将图b中的器材连接成实验电路．如果用改装后的电压表进行测量，表头示数如图c所示，则测得的电压值是______V．

    查看答案和解析>>

    （4分）把电流表改装成电压表的实验中，已知电流表的量程为100A，内阻为1000，要把它改装成量程为0-3V的电压表，则改装的方法中是给电流表__________(填“串联”或“并联”)一个阻值为___________的电阻。

    查看答案和解析>>

    把电流表改装成电压表的实验中，所用电流表G的满偏电流Ig为200μA，内阻rg估计在400Ω—600Ω之间．

    (1)

    电路如图a所示，利用半偏法测定电流表的内阻rg，其供选用的器材如下：

    A、滑动变阻器(阻值范围0~200Ω)

    B、滑动变阻器(阻值范围0~5000Ω)

    C、电阻箱(阻值范围0~999Ω)

    D、电阻箱(阻值范围0~99999Ω)

    E、电源(电动势6V，内阻0.3Ω)

    F、电源(电动势12V，内阻0.6Ω)

    依据实验要求，R最好选用________、R′最好选用________，电源E最好选用________．(填入选用器材的字母代号)

    (2)

    该实验操作的步骤有：

    A、接通S1，调节电阻R，使电流表指针偏转到满刻度

    B、接通S2，调节电阻R′，使电流表指针偏转到满刻度的一半

    C、读出R′的阻值，即认为rg＝R′

    用此方法测得电流表内阻的测量值与真实值相比________．(填“偏大”或“偏小”)

    (3)

    由此实验测出电流表内阻rg＝500Ω，现通过串联一个24.5kΩ的电阻把它改装成为一个电压表，则改装后电压表的量程为________V．改装后的电压表需要用标准表进行校准，请将图b中的器材连接成实验电路．如果用改装后的电压表进行测量，表头示数如图c所示，则测得的电压值是________V．

    查看答案和解析>>

    在把电流表改装成电压表的实验中，把量程为Ig、内阻未知的电流表G改装成电压表．

    ①采用如图所示的电路测电流表G的内阻Rg，根据电路图连接实物图；

    　

    ②测得电流表G内阻为Rg，把它改装成量程为UV的电压表，需要________联(填“串”或“并”)一个电阻Rx，Rx＝________．

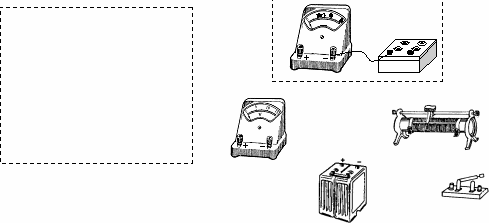

    ③把改装好的电压表与标准电压表进行逐格校对，试在方框内画出实验电路图．改装及校准所用器材的实物如图所示，试在所给的实物图中画出连接导线．

    查看答案和解析>>
