2]在测定一节干电池的电动势和内阻的实验中.备有下列器材: ? A．干电池E(电动势约为1.5V.内阻小于1.0Ω) B．电流表A1(满偏电流3mA.内阻r1=10Ω) C．电流表——青夏教育精英家教网—

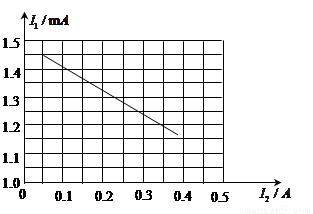

2]在测定一节干电池的电动势和内阻的实验中.备有下列器材: ? A．干电池E(电动势约为1.5V.内阻小于1.0Ω) B．电流表A1(满偏电流3mA.内阻r1=10Ω) C．电流表A2 D．滑线变阻器R1 E．滑线变阻器R2 F．定值电阻R3 G．开关和导线若干 (1)为方便且能较准确地进行测量.其中应选用的滑线变阻器是 (2)请在虚线框内画出利用本题提供的器材所设计的测量电池电动势和内阻的实验电路图． (3)如图为某一同学根据他所设计的实验给出的I1.I2图线(I1为A1的示数.I2为A2的示数).由图线可求得被测电池的电动势E＝ V.内阻r = Ω． [解析] (1)R1 (2) 电路如图所示 (3)1.4 8.0.8 【查看更多】

题目列表(包括答案和解析)

在测定一节干电池的电动势和内阻的实验中，备有下列器材：?
A．干电池E（电动势约为1.5V，内阻小于1.0Ω）
B．电流表A₁（满偏电流3mA，内阻r₁=10Ω）
C．电流表A₂（0～0.6A，内阻0.1Ω）
D．滑线变阻器R₁（0～20Ω，10A）?
E．滑线变阻器R₂（0～100Ω，10A）
F．定值电阻R₃（990Ω）?
G．开关和导线若干?
（1）为方便且能较准确地进行测量，其中应选用的滑线变阻器是

R₁

．（填字母代号）?
（2）请在虚线框内画出利用本题提供的器材所设计的测量电池电动势和内阻的实验电路图．

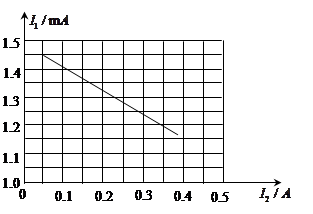

（3）如图为某一同学根据他所设计的实验给出的I₁、I₂图线（I₁为A₁的示数，I₂为A₂的示数），由图线可求得被测电池的电动势E=

1.48

V，内阻r=

0.8

Ω．

查看答案和解析>>

在测定一节干电池的电动势和内阻的实验中，备有下列器材：
A．干电池（电动势约为1.5V，内阻小于1.5Ω）
B．电流表G（满偏电流2mA，内阻10Ω）
C．电流表A（0～0.6A，内阻约0.1Ω）
D．滑动变阻器R₁（0～20Ω，10A）
E．滑动变阻器R₂（0～100Ω，1A）
F．定值电阻R₃=990Ω
G．开关、导线若干
（1）为方便且能较准确地进行测量，应选用滑动变阻器

（填写序号）；
（2）请在下面所给方框内（图1）画出利用本题提供的器材所设计的测量电池电动势和内阻的实验电路原理图；
（3）某同学根据他设计的实验测出了六组I₁（电流表G的示数）和I₂（电流表A的示数），请在所给坐标纸上（图2）做出I₁和I₂的关系图线；
（4）由图线可求得被测电池的电动势E和内阻r．

序号	1	2	3	4	5	6
I₁/mA	1.40	1.36	1-35	1.28	1.20	1.07
I₂/A	0.10	0.1 5	0.23	0.25	0.35	0.50

查看答案和解析>>

在测定一节干电池的电动势和内阻的实验中，现有下列器材：待测干电池一节，电流表G（满偏电流为2.5mA，内阻为199Ω），定值电阻R₁＝1.0.Ω，定值电阻R₂＝99.5.Ω，电阻箱R（0~99.9Ω），开关、导线若干．

1.请在下面所给方框内，画出实验电路图，其中定值电阻应选用 (选填“R₁”或“R₂”)；

2.某同学实验测出了电阻箱的电阻R和电流表G的示数I_g，记录数据(见下表)．请在下面坐标图中描点作出-R图线

3.根据图线可求得，被测电池的电动势E=______V，内阻为r=______Ω．

查看答案和解析>>

在测定一节干电池的电动势和内阻的实验中，备有下列器材：
A．干电池E（电动势约为1．5V，内阻小于1．0Ω）
B．电流表A₁（满偏电流3mA，内阻r₁=10Ω）
C．电流表A₂（0～0．6A，内阻0．1Ω）
D．滑线变阻器R₁（0～20Ω，10A）
E．滑线变阻器R₂（0～100Ω，10A）
F．定值电阻R₃（990Ω）
G．开关和导线若干
（1）为方便且能较准确地进行测量，其中应选用的滑线变阻器是__________（填字母代号）
（2）请在虚线框内画出利用本题提供的器材所设计的测量电池电动势和内阻的实验电路图．

（3）如图为某一同学根据他所设计的实验给出的I₁、I₂图线（I₁为A₁的示数，I₂为A₂的示数），由图线可求得被测电池的电动势E＝__________V，内阻r =_______Ω．
