    3．做匀变速运动的一个物体拖着纸带通过打点计时器.下图所示为打点计时器打出的一段纸带.A.B.C.D.E为按时间顺序打出的一系列实验点.已知打点计时器的打点周期为T.AB=a.DE=b.则物体的加速度为: .打纸带上的C点时纸带的速度为: .w.w.^w.k.s.5* (2)一同学用右图所示电路测量一段电阻丝的电阻Rx.其 实验步骤如下:w.w.^w.k.s.5* a．先将单刀双掷开关S2置于位置1.然后闭合S1.调 节可变电阻R1和R2.使电压表和电流表有一个较大 的读数U1和I1. b．仅将单刀双掷开关S2由位置1调到位置2.然后读 出电压表和电流表的读数U2和I2 用上述测量示数表示待测电阻的计算公式为:RX= .用上述电路测量Rx能否消除由于电流表内阻而造成的误差 .并说明理由: . 【查看更多】



    题目列表(包括答案和解析)

    （1）在“研究匀变速直线运动”的实验中：小车拖着纸带的运动情况如图所示，图中A、B、C、D、E为相邻的记数点，相邻的记数点的时间间隔是0.10s，标出的数据单位是cm，则打点计时器在打C点时小车的瞬时速度是
    1.28
    1.28
    m/s，小车运动的加速度
    3.2
    3.2
    m/s2．
    （2）如图所示为频闪摄影方法拍摄的研究物体做平抛运动规律的照片，图中A、B、C为三个同时由同一点出发的小球．AA′为A球在光滑水平面上以速度v运动的轨迹；BB′为B球以速度v被水平抛出后的运动轨迹；CC′为C球自由下落的运动轨迹．通过分析上述三条轨迹可得出结论：
    平抛运动在水平方向上做匀速直线运动，在竖直方向上做自由落体运动．
    平抛运动在水平方向上做匀速直线运动，在竖直方向上做自由落体运动．
    ．

    查看答案和解析>>

    （1）在“研究匀变速直线运动”的实验中：小车拖着纸带的运动情况如图所示，图中A、B、C、D、E为相邻的记数点，相邻的记数点的时间间隔是0.10s，标出的数据单位是cm，则打点计时器在打C点时小车的瞬时速度是______m/s，小车运动的加速度______m/s2．
    （2）如图所示为频闪摄影方法拍摄的研究物体做平抛运动规律的照片，图中A、B、C为三个同时由同一点出发的小球．AA′为A球在光滑水平面上以速度v运动的轨迹；BB′为B球以速度v被水平抛出后的运动轨迹；CC′为C球自由下落的运动轨迹．通过分析上述三条轨迹可得出结论：______．

    查看答案和解析>>

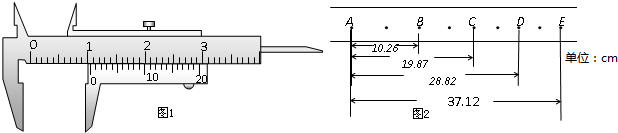

    （2006?永州模拟）（1）游标卡尺测某一物体的宽度情况如图1所示，其读数为
    10.55
    10.55
    mm．
    （2）小车拖着打点计时器的纸带作匀变速运动，图2是经打点计时器打出纸带的一段，打点顺序是A、B、C、D、E，已知交流电频率为50Hz，纸带上每相邻两个计数点间还有一个点，则小车运动的加速度大小是
    4.09
    4.09
    m/s2，小车是做
    匀减速
    匀减速
    运动（填“匀速”、“匀加速”、“匀减速”）

    查看答案和解析>>

    1.如图所示是电火花计时器的示意图．电火花计时器和电磁打点计时器一样，工作时使用________(选填“交流”或“直流”)电源．其工作时的基本步骤如下：

    A．当纸带完全通过电火花计时器后，及时关闭电火花计时器

    B．将电火花计时器电源插头插入相应的电源插座

    C．将纸带从墨粉纸盘下面穿过打点计时器

    D．接通开关，听到放电声，立即拖动纸带运动

    上述步骤正确的顺序是________________．(按顺序填写步骤编号)

    2.如图所示，某同学在做“研究匀变速直线运动”实验中，由打点计时器得到表示小车运动过程的一条清晰纸带，纸带上两相邻计数点的时间间隔为T=0.10s，其中S1=7.05cm、S2=7.68cm、S3=8.33cm、S4=8.95cm、S5=9.61cm、S6=10.26cm，则A点处瞬时速度的大小是_______m/s，加速度的大小是_______m/s2（计算结果保留两位有效数字）．

    【题文】3.用细线拉着一个重为5N的小球,使小球竖直向上做匀速直线运动(不计空气阻力).

    ①分析小球受_____个力作用,施力物体为_____________

    ②请作出小球所受力的图示







    4.出图中A物体所受弹力的示意图









    查看答案和解析>>

    1.如图所示是电火花计时器的示意图．电火花计时器和电磁打点计时器一样，工作时使用________(选填“交流”或“直流”)电源．其工作时的基本步骤如下：

    A．当纸带完全通过电火花计时器后，及时关闭电火花计时器

    B．将电火花计时器电源插头插入相应的电源插座

    C．将纸带从墨粉纸盘下面穿过打点计时器

    D．接通开关，听到放电声，立即拖动纸带运动

    上述步骤正确的顺序是________________．(按顺序填写步骤编号)

    2.如图所示，某同学在做“研究匀变速直线运动”实验中，由打点计时器得到表示小车运动过程的一条清晰纸带，纸带上两相邻计数点的时间间隔为T=0.10s，其中S1=7.05cm、S2=7.68cm、S3=8.33cm、S4=8.95cm、S5=9.61cm、S6=10.26cm，则A点处瞬时速度的大小是_______m/s，加速度的大小是_______m/s2（计算结果保留两位有效数字）．

    【题文】3.用细线拉着一个重为5N的小球,使小球竖直向上做匀速直线运动(不计空气阻力).

    ①分析小球受_____个力作用,施力物体为_____________

    ②请作出小球所受力的图示







    4.出图中A物体所受弹力的示意图









    查看答案和解析>>
