    如图2所示电路图中.定值电阻和滑动变阻器R串联.两端的电压分别为.当滑动变阻器的滑片P向右滑动过程中() A. 变小.也变小 B. 变小.不变 C. 不变.变小 D. 不变.也不变 【查看更多】



    题目列表(包括答案和解析)

    如图1所示电路中，灯L上标有“6V 4W”的字样，Rl的最大阻值为18Ω，R2=4.5Ω．
    （1）当开关Sl、S3都断开、S2闭合时，灯L正常发光，求电源电压；
    （2）当开关S1、S2和S3都闭合，且滑动触头P滑到b端，求电路中的总电流；
    （3）当开关S1闭合、S2、S3都断开．在滑动触头P由a端滑到b端的过程中，滑动变阻消耗的功率随其电阻R1变化的情况如图2所示．由图象可知，当R1为何值时，滑动变阻器消耗的功率最大？最大功率是多少？（设电源电压恒定不变）
    精英家教网

    查看答案和解析>>

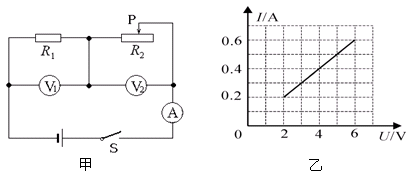

    如图甲所示电路，电源电压保持不变．闭合开关S，调节滑动变阻器阻值从最大变化到最小，R1 和R2中的某个电阻其“I-U”关系图线如图乙所示．

    求：
    （1）电源电压；
    （2）定值电阻R1的阻值；
    （3）滑动变阻器R2的阻值变化范围；
    （4）在图乙中，作出另一个电阻的“I-U”关系图线．

    查看答案和解析>>

    （8分）如图甲所示电路，电源电压保持不变。闭合开关S，调节滑动变阻器阻值从最大变化到最小，R1 和R2中的某个电阻其“I－U”关系图线如图乙所示。

    求：

    （1）电源电压；

    （2）定值电阻R1的阻值；

    （3）滑动变阻器R2的阻值变化范围；

    （4）在图乙中，作出另一个电阻的“I－U”关系图线．



    查看答案和解析>>

    如图甲所示电路，电源电压保持不变。闭合开关S，调节滑动变阻器阻值从最大变化到最小，R1和R2中的某个电阻其“I－U”关系图线如图乙所示。求：

    （1）定值电阻R1的阻值；
    （2）滑动变阻器的滑片在中点时整个电路消耗的电功率；
    （3）在图乙中，作出另一个电阻的“I－U”关系图线。

    查看答案和解析>>

    如图甲所示电路，电源电压保持不变。闭合开关S，调节滑动变阻器阻值从最大变化到最小，R1和R2中的某个电阻其“I－U”关系图线如图乙所示。求：

    （1）定值电阻R1的阻值；

    （2）滑动变阻器的滑片在中点时整个电路消耗的电功率；

    （3）在图乙中，作出另一个电阻的“I－U”关系图线。
