在“伏安法 测电阻实验中.若实验中电压表坏了.不能使用.在不改变电路连接的情况下.怎样利用现有器材测被测电阻的阻值(滑动变阻器的最大电阻是R0).画出电路图.写出步骤和Rx的表达式. 查看更多



题目列表(包括答案和解析)

在“伏安法测电阻”实验中:

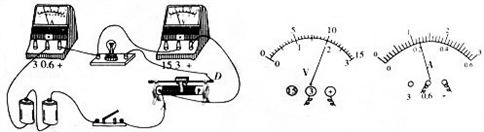

①如图所示是某同学连接的实验电路,但电路中有一根导线连接错误,请你在错的线上打“×”并改正过来.
②电路改正后,闭合开关,两只表示数如图,则此时灯的电阻R=
8.33
8.33
Ω.
③若滑动变阻器滑片P向右移动,电压表示数将
变小
变小
.(填“变大”、“变小”或“不变”)

查看答案和解析>>

在“伏安法测电阻”实验中:
①如图所示是某同学连接的实验电路,但电路中有一根导线连接错误,请你在错的线上打“×”并改正过来.
②电路改正后,闭合开关,两只表示数如图,则此时灯的电阻R=______Ω.
③若滑动变阻器滑片P向右移动,电压表示数将______.(填“变大”、“变小”或“不变”)

查看答案和解析>>

在“伏安法测电阻”实验中:
①如图所示是某同学连接的实验电路,但电路中有一根导线连接错误,请你在错的线上打“×”并改正过来.
②电路改正后,闭合开关,两只表示数如图,则此时灯的电阻R= _________ Ω.
③若滑动变阻器滑片P向右移动,电压表示数将 _________ .(填“变大”、“变小”或“不变”)

查看答案和解析>>

在“伏安法测电阻”实验中:
①如图所示是某同学连接的实验电路,但电路中有一根导线连接错误,请你在错的线上打“×”并改正过来.
②电路改正后,闭合开关,两只表示数如图,则此时灯的电阻R=________Ω.
③若滑动变阻器滑片P向右移动,电压表示数将________.(填“变大”、“变小”或“不变”)

查看答案和解析>>

在“伏安法测电阻”的实验课中,老师提供了以下器材:几节干电池、3个已知阻值的电阻RL(5欧、8欧、12欧)、1只最大阻值为10欧的滑动变阻器、被测电阻,2个开关,电压表和电流表各1只、导线若干.实验前老师启发同学们,为了使测定的电阻值更精确,采用多次测量取平均值的方法.甲、乙、丙、丁四个小组分别设计了以下可测电阻Rx的四个方案(如下图),每个方案只变化一种元件或改变状态,且四个组的变化都不相同,并都顺利完成了实验.依据实验方案回答:

(1)实验中测得下表所示数据,该方案是
乙或丙
乙或丙
小组的;
次数
科学量
123
电压/V1.53.04.5
电流/A0.100.200.31
(2)为达到多次测量电流和电压值的目的,乙小组在实验中操作时需要更换
RL
RL

(3)上述四个实验方案最佳的是
小组.

查看答案和解析>>
