如图所示，实线是一列正弦波在某时刻（记为t=0时刻）的波形曲线，虚线是0.2s后它的波形曲线。如果波源的振动周期T>0.2s.图中P、Q质点在t=0时刻相对于各自平衡位置的位移相同，则以下判断中正确的是

A. 若波速大小为5m/s，则质点P的振动图像如图（a）所示

B. 若波速大小为5m/s，则质点P的振动图像如图（b）所示

C. 若波速大小为15m/s，则质点Q的振动图像如图（b）所示

D. 若波速大小为15m/s，则质点Q的振动图像如图（a）所示

指针式多用表是实验室中常用的测量仪器，请完成下列问题：

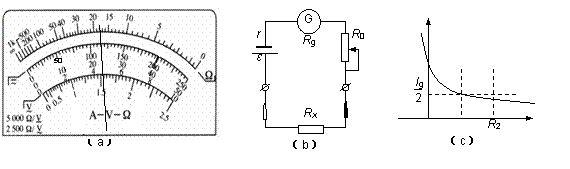

（1）在使用多用电表测量时，指针的位置如图（a）所示，若选择开关拨至“×1”挡，则测量的结果为_________；若选择开关拨至“50mA”挡，则测量结果为__________。

（2）多用电表测未知电阻阻值的电路如图（b）所示，电池的电动势为ε、内阻为r， R₀为调零电阻，R_g为表头内阻，电路中电流I与待测电阻的阻值R_x关系图像如图（c）所示，
则该图像的函数关系式为_____________________；

（3）下列根据图（c）中I-R_x图线做出的解释或判断中正确的是（      ）（多选）

指针式多用表是实验室中常用的测量仪器，请完成下列问题：

（1）在使用多用电表测量时，指针的位置如图（a）所示，若选择开关拨至“×1”挡，则测量的结果为_________；若选择开关拨至“50mA”挡，则测量结果为__________。

（2）多用电表测未知电阻阻值的电路如图（b）所示，电池的电动势为ε、内阻为r， R₀为调零电阻，R_g为表头内阻，电路中电流I与待测电阻的阻值R_x关系图像如图（c）所示，则该图像的函数关系式为_____________________；

（3）下列根据图（c）中I-R_x图线做出的解释或判断中正确的是（　　 ）（多选）

A．因为函数图线是非线性变化的，所以欧姆表的示数左大右小

B．欧姆表调零的实质是通过调节R₀使R_x=0时电路中的电流I=I_g

C．R_x越小，相同的电阻变化量对应的电流变化量越大，所以欧姆表的示数左密右疏

D．测量中，当R_x 的阻值为图（c）中的R₂时，指针位于表盘中央位置的左侧

①指针式多用电表是实验室中常用的测量仪器，请完成下列问题：

在使用多用电表测量时，指针的位置如图3所示，若选择开关拨至“X1”挡，则测量的 结果为______Ω;若选择开关拨至“50 mA”挡，则测量结果为______mA。

②多用电表测未知电阻阻值的电路如图4所示，电池的电动势为E、内阻为r，R₀为调 零电阻,R_g为表头内阻，电路中电流I与待测电阻的阻值R_x关系图像如图5所示， 则该图像的函数关系式为_______;

③下列根据图5中I一Rx图线做出的解释或判断中正确的  是_____。

A. 因为函数图线是非线性变化的，所以欧姆表的示数左小右大

B. 欧姆表调零的实质是通过调节R₀使R_x=0时电路中的电流I=I_g

C. R_x越小，相同的电阻变化量对应的电流变化量越大，所以欧姆表的示数左密右疏

D. 测量中，当R_x的阻值为图5中的R₂时，指针位于表盘中央位置的左侧
