    在图13(甲)所示的电路中.电源电压保持不变.滑动变阻器R1上标有“40W 2A 字样.电流表A.A2的表盘相同.如图13(乙)所示.闭合电键后.当滑动变阻器的滑片P在中点位置时.电流表A 的示数为0.6安.电流表A2的示数为0.4安.求: (1)电源电压. (2)电阻R2的阻值. (3)移动滑动变阻器的滑片.当滑片P在某一位置时.两个电流表指针偏离零刻度线后的角度正好相同.求此时滑动变阻器R1接入电路的阻值和消耗的功率. 乙 【查看更多】



    题目列表(包括答案和解析)

    用电压表、电流表（内阻的影响均不计）、滑动变阻器、直流电源和灯泡组成电路，测量灯泡的电流强度随电压变化的关系．
    ①已知滑动变阻器电阻为25Ω，电阻丝有效长度30cm，电源电动势为6V，内阻不计．甲灯泡接入电路，测得如图（a）所示的I-U图线．则得出AB图线的实验过程中，变阻器动片在电阻丝上移动的长度是

    cm在（b）图中，不改变电源和变阻器位置，画出实验电路图，要求变阻器动片右移时，灯泡两端电压变大．
    精英家教网
    ②若改变电源电压，分别测乙、丙灯泡的电流强度随电压变化的关系．所得结果列于下表：
    电压/V 2 5 10 15 20 30 40 50 60 70 80 90 100 110
    电流/A A 0.14 0.20 0.29 0.34 0.39 0.49 0.57 0.65 0.71 0.78 0.85 0.91 0.96 l.00
    B 0.04 0.07 0.10 0.13 0.16 0.19 0.23 0.26 0.28 0.31 0.33 0.35 0.37 0.39
    在图（c）坐标纸上画出乙、丙两灯的U-I图线．
    若将乙、丙两灯串联后，接在80V的电压两端，流过灯丝的电流为

    A．

    查看答案和解析>>

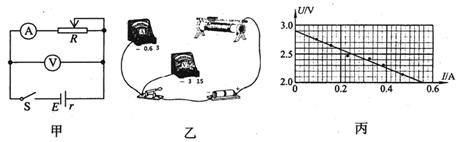

    (13分)在“测量电源的电动势和内阻”的实验中，待测电源是两节干电池，图甲给出了实验电路图，图乙已按电路图将器材部分连线。

    (1)请将乙图中的器材连线补充完整(在答题卡的图中完成)。
    (2)设电源电动势为，内阻为，则路端电压和闭合电路的电流的关系可以表达为    。
    (3)实验测出了六组、值，并在-坐标上描绘出如图丙所示的图线，根据图线可以算出电源的电动势为          V，内阻为          Ω。

    查看答案和解析>>

    (13分)在“测量电源的电动势和内阻”的实验中，待测电源是两节干电池，图甲给出了实验电路图，图乙已按电路图将器材部分连线。

    (1)请将乙图中的器材连线补充完整(在答题卡的图中完成)。

    (2)设电源电动势为，内阻为，则路端电压和闭合电路的电流的关系可以表达为    。

    (3)实验测出了六组、值，并在-坐标上描绘出如图丙所示的图线，根据图线可以算出电源的电动势为          V，内阻为          Ω。



    查看答案和解析>>

    (13分)在“测量电源的电动势和内阻”的实验中，待测电源是两节干电池，图甲给出了实验电路图，图乙已按电路图将器材部分连线。

    (1)请将乙图中的器材连线补充完整(在答题卡的图中完成)。
    (2)设电源电动势为，内阻为，则路端电压和闭合电路的电流的关系可以表达为    。
    (3)实验测出了六组、值，并在-坐标上描绘出如图丙所示的图线，根据图线可以算出电源的电动势为          V，内阻为          Ω。

    查看答案和解析>>

    （1）用“单摆测定重力加速度”的实验中，①用游标为50分度的卡尺，测定某小球的直径时，卡尺上的示数如图1，可读出小球的直径为

    mm．
    ②关于单摆摆长和周期的测量，下列说法正确的是


    A．测量摆线的长度时应将摆球取下 后再测量
    B．测量时间应从摆球经过平衡位置时开始计时
    C．测量时间应从摆球经过最大摆角位置时开始计时
    D．只要测量一次全振动的时间即可知道单摆振动的周期
    （2）现有一刻度盘总共有N个小格、且刻度均匀、量程未准确确定的电压表V1，已知其量程在13-16V之间，内阻r1=150kΩ．为测定其准确量程U1，实验室提供了如下表所列的器材．要求方法简捷，尽可能减少误差，并能测出多组数据．
    ①某同学设计了如图2所示的甲、乙、丙三种电路图你认为选择

    电路图进行测量．
    精英家教网
    器材（代号） 规格
    标准电压表V2 量程3V，内阻r2=30kΩ
    电流表A 量程3A，内阻r3=0.01Ω
    滑动变阻器R 总阻值1kΩ
    稳压电源E 20V，内阻很小
    开关S
    导线若干
    ②根据选择的那个电路图，在图3中，将下列有关器材连成测量电路．
    ③若选择测量数据中的一组来计算V1量程U1，则所用的表达式U1=

    ，式中各符号表示的物理量是：

    ．
