比较这两个实验装置，下列说法正确的是(    )

A．采用图(甲)的实验装置时，需要测出两小球的直径

B．采用图(乙)的实验装置时，需要测出两小球的直径

C．为了减小误差，采用图(甲)的实验装置时，应使斜槽末端水平部分光滑

D．为了减小误差，采用图(乙)的实验装置时，应使斜槽末端水平部分光滑

(2)发光二极管是目前很多用电器的指示灯的电子元件，在电路中的符号是。只有电流从标有“+”号的一端流入，从标有“一”号的一端流出时，它才能发光，这时可将它视为一个纯电阻。现有某厂家提供的某种型号的发光二极管的伏安特性曲线如图所示。

①已知该型号的发光二极管的正常工作电压为2．0 V。若用电动势为12 V，内阻可以忽略不计的直流电源供电，为使该二极管正常工作，需要在电源和二极管之间串联一只阻值为_________Ω的定值电阻。

②已知该型号的发光二极管允许通过的最大电流为56 mA，请用实验证明这种元件的伏安特性曲线与厂家提供的数据是否一致。可选用的器材有：待测发光二极管；直流电源E(电动势4．5 V，内阻可以忽略不计)；

滑动变阻器R(最大阻值为20 Ω)；

电压表V₁(量程10 V，内阻约50 kΩ)；

电压表V₂(量程5 V，内阻约20 kΩ)；

电流表A₁(量程100 mA，内阻约50 Ω)；

电流表A₂(量程60mA，内阻约100 Ω)；

电键S、导线若干。

为准确、方便地进行检测，电压表应选用_________，电流表应选用_________。(填字母符号)

③画出利用②中器材设计的实验电路图。

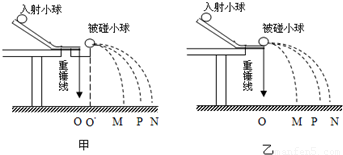

在实验室里为了验证动量守恒定律，一般采用如图5甲、乙所示的两种装置：

(1)若入射小球质量为m₁，半径为r₁；被碰小球质量为m₂，半径为r₂，则应该选择哪一组小球做实验(　　)

A．m₁＞m₂，r₁＞r₂                   B．m₁＞m₂，r₁＜r₂

C．m₁＞m₂，r₁＝r₂                             D．m₁＜m₂，r₁＝r₂

 (2)若采用图乙所示的装置进行实验，需要测量的物理量有①     　       、②                      　 、③                                 、④                                 、⑤                                                                          。测量这些物理量，需要从以下仪器中选择（　　       ）．

A．直尺　B．游标卡尺　C．天平　D．弹簧测力计　E．秒表

(3)设入射小球的质量为m₁，被碰小球的质量为m₂，则采用图甲所示装置进行实验时，所要验证的“动量守恒定律”的表达式为                                          ．(用装置图中的字母表示)

在实验室里为了验证动量守恒定律，一般采用如图甲、乙两种装置：

①（4分）若入射小球质量为m₁，半径为r₁；被碰小球质量为m₂，半径为r₂，则

A．m₁>m₂ r₁>r₂　 B.m₁>m₂ r₁<r₂

C．m₁>m₂ r₁=r₂　 D.m₁<m₂ r₁＝r₂

②（4分）若采用乙装置进行实验，以下所提供的测量工具中必需的是（填字母）

A．直尺　 B．游标卡尺　 c.天平　 D.弹簧秤　 E．秒表

③（4分）设入射小球的质量为m₁，被碰小球的质量为m₂，则在用乙装置实验时(P为碰前入射小球落点的平均位置)，所得“验证动量守恒定律”的结论为(用装置图中的字母表示)
