    (1)在下图1的坐标系中.规定纵轴的正方向 为向东.则图中A点的坐标如何表示?其含义 是什么? (2)在右图2的坐标系中.规定纵轴的正方向为 向东.则图中A点的坐标如何表示?其含义是 什 么? 【查看更多】



    题目列表(包括答案和解析)

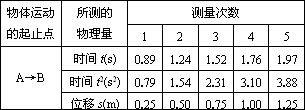

    为探究物体做直线运动过程中s随t变化的规律，某实验小组经过实验和计算得到下表的实验数据：

    根据表格数据，(1)请你在如图所示的坐标系中，用纵、横轴分别选择合适的物理量和标度作出关系图线．

    (2)根据(1)中所作图线分析得出物体从A→B的过程中s随t变化的定量关系式：________．

    查看答案和解析>>

    某同学用常规器材研究标有“3.8V，0.3A”字样的小灯泡两端的电压和通过它电流的关系，先选择合理的电路再正确连线，闭合开关后进行实验，得到的数据如下表所示：
    次数 1 2 3 4 5 6
    U/V 0 0.10 0.20 0.40 0.60 1.00
    I/A 0 0.080 0.100 0.118 0.128 0.160
    次数 7 8 9 10 11 12
    U/V 1.60 2.20 2.60 3.00 3.40 3.80
    I/A 0.200 0.238 0.258 0.278 0.291 0.310
    根据这些数据：
    （1）在虚线框中最好用铅笔画出实验电路图（图中的电源和开关已经画好）．
    （2）在坐标系中，选取适当的标度，最好用铅笔画出小灯泡的U-I图线（以U为纵轴）．
    精英家教网
    （3）U1=1.00V和U2=3.00V时小灯泡的电阻分别为R1=

    Ω，R2=

    Ω，其大小不同的原因是


    （4）小灯泡两端的电压从零到额定电压变化时，小灯泡的最大电阻是

    Ω，最大电功率是

    W（保留三位有效数字）．
    （5）通过小灯泡的电流等于零时，小灯泡的电阻约为

    Ω．

    查看答案和解析>>

    某同学用常规器材研究标有“3.8V，0.3A”字样的小灯泡两端的电压和通过它电流的关系，先选择合理的电路再正确连线，闭合开关后进行实验，得到的数据如下表所示：
    次数123456
    U/V0.100.200.400.601.00
    I/A0.0800.1000.1180.1280.160
    次数789101112
    U/V1.602.202.603.003.403.80
    I/A0.2000.2380.2580.2780.2910.310
    根据这些数据：
    （1）在虚线框中最好用铅笔画出实验电路图（图中的电源和开关已经画好）．
    （2）在坐标系中，选取适当的标度，最好用铅笔画出小灯泡的U-I图线（以U为纵轴）．

    （3）U1=1.00V和U2=3.00V时小灯泡的电阻分别为R1=______Ω，R2=______Ω，其大小不同的原因是______
    （4）小灯泡两端的电压从零到额定电压变化时，小灯泡的最大电阻是______Ω，最大电功率是______W（保留三位有效数字）．
    （5）通过小灯泡的电流等于零时，小灯泡的电阻约为______Ω．

    查看答案和解析>>

    现有一电池，电动势E约为9V，内阻r在35~55Ω范围内，允许通过的最大电流为50mA。为测定该电池的电动势和内阻，某同学利用如图（a）所示的电路进行实验。图中R为电阻箱，阻值范围为0~9999Ω；R0为保护电阻。

    （1）（单选）可备选用的定值电阻R0有以下几种规格，本实验应选用（   ）

    （A）20Ω，2.5W          （B）50Ω，1.0W
    （C）150Ω，1.0W         （D）1500Ω，5.0W
    （2）按照图（a）所示的电路图，将图（b）所示的实物连接成实验电路。
    （3）接好电路，闭合电键后，调整电阻箱的阻值，记录阻值R和相应的电压表示数U，取得多组数据，然后通过做出有关物理量的线性关系图像，求得电源的电动势E和内阻r。
    ①请写出所作线性图像对应的函数表达式____________________；
    ②图（c）是作线性图像的坐标系，若纵轴表示的物理量是，请在坐标系中定性地画出线性图像。

    查看答案和解析>>

    （10分）现有一电池，电动势E约为9V，内阻r在35~55Ω范围内，允许通过的最大电流为50mA。为测定该电池的电动势和内阻，某同学利用如图（a）所示的电路进行实验。图中R为电阻箱，阻值范围为0~9999Ω；R0为保护电阻。

    （1）（单选）可备选用的定值电阻R0有以下几种规格，本实验应选用（   ）
    （A）20Ω，2.5W              （B）50Ω，1.0W
    （C）150Ω，1.0W             （D）1500Ω，5.0W
    （2）按照图（a）所示的电路图，将图（b）所示的实物连接成实验电路。
    （3）接好电路，闭合电键后，调整电阻箱的阻值，记录阻值R和相应的电压表示数U，取得多组数据，然后通过做出有关物理量的线性关系图像，求得电源的电动势E和内阻r。
    ①请写出所作线性图像对应的函数表达式____________________；
    ②图（c）是作线性图像的坐标系，若纵轴表示的物理量是，请在坐标系中定性地画
    出线性图像。

    查看答案和解析>>
