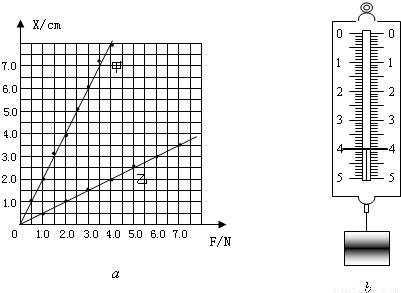

1.在探究弹力和弹簧伸长的关系实验中，小明同学用甲、乙两根规格不同的弹簧进行实验，由实验得到弹簧伸长X与弹簧受到拉力F关系如图a所示，由图求得弹簧乙的劲度系数            N/m。若要在两根弹簧中选用一个来制作精确程度较高的弹簧秤，应选弹簧          ；用制作好的弹簧秤来测量物质的重力，如图b所示，物体重

       N。

2.小明同学用下列器材描绘额定电压为3.0V的小灯泡伏安特性图线（电压变化要求从零开始），并研究小灯泡实际功率及灯丝温度等问题。

A．电流表（0.6A, 1）      B．电压表（3V,1k）

C．滑动变阻器（10，1A）   D．电源（4V，内阻不计）

①用笔画线代替导线，将图中的实验仪器连成完整的实验电路。

②开关闭合前，滑动变阻器的滑片应置于         端（填“a”或“b”）。

③闭合开关，变阻器的滑片向b端移动，电压表的示数逐渐增大，电流表指针却几乎不动，则电路的故障为                  。

④排除故障后，小明完成了实验，并由实验数据画出小灯泡I—U图像如图中实线所示。由图可确定小灯泡在电压为2.0V时实际功率为         （保留两位有效数字）

⑤下左图是用多用电表欧姆挡“×1”挡直接测量小灯泡灯丝在27℃时电阻值，则阻值为

        ，若小灯泡灯丝电阻值与灯丝温度的关系为R=k(203+t)，k为比例常数。根据I—U图中的实线，估算该灯泡正常工作时灯丝的温度约为          ℃。

⑥若I—U图中的虚线I或II表示小灯泡真实的伏安特性曲线，与实线相比，虚线     （填I或II）才是真实的伏安特性曲线。
