    （2010?崇明县一模）光电计时器是一种常用计时仪器，其结构如图所示，a、b分别是光电门的激光发射和接收装置，当一辆带有挡光片的小车从a、b间通过时，光电计时器就可以显示挡光片的挡光时间．现有一辆小车通过光电门，计时器显示的挡光时间是2.00×10-2s，用最小刻度为l mm的刻度尺测量小车上挡光片的宽度d，示数如图所示．

    （1）读出挡光片的宽度d=
    1.20
    1.20
    cm，小车通过光电门时的速度v=
    0.6
    0.6
    m/s；
    （2）当小车相继通过相距16cm的两个光电门时，用时△t=0.2s，两个光电计时器上记录下的读数分别是2.00×10-2s和1.20×10-2s，则小车在这段距离中的平均加速度为
    2
    2
    m/s2．

    查看答案和解析>>

    2010年诺贝尔物理学奖授予英国曼彻斯特大学科学家安德烈·海姆和康斯坦丁·诺沃肖洛夫，以表彰他们对石墨烯的研究．他们最初是用透明胶带从石墨晶体上“粘”出一片石墨烯的．我们平常所用的铅笔芯中就含有石墨，能导电．某同学设计了探究铅笔芯伏安特性曲线的实验，得到如下数据（I和U分别表示通过铅笔芯的电流和其两端的电压）：实验室提供如下器材：

    U/V
    		0.00
    		0.40
    		0.80
    		1.20
    		1.60
    		2.00
    I/A
    		0.00
    		0.10
    		0.18
    		0.34
    		0.38
    		0.48
    A.电流表A1（量程0.6A，内阻约为1.0Ω）
    B.电流表A2（量程3A，内阻约为0.1Ω）
    C.电压表V1（量程3V，内阻3kΩ）
    D.电压表V2（量程15V，内阻15kΩ）
    E.滑动变阻器R1（阻值0～10Ω，额定电流2A）
    F.滑动变阻器R2（阻值0～2kΩ，额定电流0.5A）
    ⑴ 除长约14cm的中华绘图2B铅笔芯、稳压直流电源E（6V）、开关和带夹子的导线若干外，还需选用的其它器材有       （填选项前字母）；
    ⑵ 在虚线方框中画出实验电路图；
    ⑶ 根据表格中数据在坐标纸上画出铅笔芯的I—U图线．

    查看答案和解析>>

    2010年诺贝尔物理学奖授予英国曼彻斯特大学科学家安德烈·海姆和康斯坦丁·诺沃肖洛夫，以表彰他们对石墨烯的研究。他们最初是用透明胶带从石墨晶体上“粘”出一片石墨烯的。我们平常所用的2B铅笔芯中就含有石墨，能够导电。某同学设计了探究2B铅笔芯伏安特性曲线的实验，得到如下数据(I和U分别表示通过2B铅笔芯的电流和其两端的电压)。

    U/V

    0.00

    0.40

    0.80

    1.20

    1.60

    2.00

    I/A

    0.00

    0.10

    0.18

    0.28

    0.38

    0.48

    实验室提供如下器材：

    A．电流表A1(量程0．6A，内阻约为1．0)

    B．电流表A2(量程3A，内阻约为0．1)

    C．电压表V1(量程3V，内阻3k)

    D．电压表V2(量程l5V，内阻15k)

    E．滑动变阻器R1(阻值0～10，额定电流2A)

    F．滑动变阻器R2(阻值0～2k，额定电流0．5A)

    ①除长约l4cm的中华绘图2B铅笔芯、干电池(2节)、开关和带夹子的导线若干外，还需选用的其它器材有????????????? (填选项前字母)；

    ②在答题卡的虚线方框中画出实验电路图。



    查看答案和解析>>

    2010年诺贝尔物理学奖授予英国曼彻斯特大学科学家安德烈?海姆和康斯坦丁?诺沃肖洛夫，以表彰他们对石墨烯的研究．他们最初是用透明胶带从石墨晶体上“粘”出一片石墨烯的．我们平常所用的铅笔芯中就含有石墨，能导电．某同学设计了探究铅笔芯伏安特性曲线的实验，得到如下数据（I和U分别表示通过铅笔芯的电流和其两端的电压）：
    U/V0.000.400.801.201.602.00
    I/A0.000.100.180.280.380.48
    实验室提供如下器材：
    A．电流表A1（量程0.6A，内阻约为1.0Ω）
    B．电流表A2（量程3A，内阻约为0.1Ω）
    C．电压表V1（量程3V，内阻3kΩ）
    D．电压表V2（量程15V，内阻15kΩ）
    E．滑动变阻器R1（阻值0～10Ω，额定电流2A）
    F．滑动变阻器R2（阻值0～2kΩ，额定电流0.5A）
    （1）除长约14cm的中华绘图2B铅笔芯、稳压直流电源E（6V）、开关和带夹子的导线若干外，还需选用的其它器材有______（填选项前字母）；

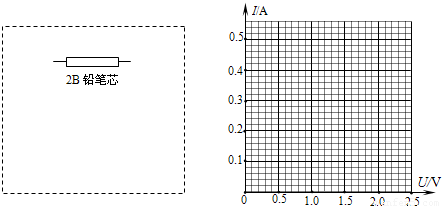

    （2）在虚线方框中画出实验电路图；
    （3）根据表格中数据在坐标纸上画出铅笔芯的I-U图线．

    查看答案和解析>>

    2010年诺贝尔物理学奖授予英国曼彻斯特大学科学家安德烈?海姆和康斯坦丁?诺沃肖洛夫，以表彰他们对石墨烯的研究．他们最初是用透明胶带从石墨晶体上“粘”出一片石墨烯的．我们平常所用的铅笔芯中就含有石墨，能导电．某同学设计了探究铅笔芯伏安特性曲线的实验，得到如下数据（I和U分别表示通过铅笔芯的电流和其两端的电压）：
    U/V0.000.400.801.201.602.00
    I/A0.000.100.180.280.380.48
    实验室提供如下器材：
    A．电流表A1（量程0.6A，内阻约为1.0Ω）
    B．电流表A2（量程3A，内阻约为0.1Ω）
    C．电压表V1（量程3V，内阻3kΩ）
    D．电压表V2（量程15V，内阻15kΩ）
    E．滑动变阻器R1（阻值0～10Ω，额定电流2A）
    F．滑动变阻器R2（阻值0～2kΩ，额定电流0.5A）
    （1）除长约14cm的中华绘图2B铅笔芯、稳压直流电源E（6V）、开关和带夹子的导线若干外，还需选用的其它器材有______（填选项前字母）；
    （2）在虚线方框中画出实验电路图；
    （3）根据表格中数据在坐标纸上画出铅笔芯的I-U图线．

    查看答案和解析>>
