    图4-96中abcd为一边长为l.具有质量的刚性导线框.位于水平面内.bc边中串接有电阻R.导线的电阻不计.虚线表示一匀强磁场区域的边界.它与线框的ab的边平行.磁场区域的宽度为2l.磁感应强度为B.方向竖直向下.线框在一垂直ab的水平恒定拉力作甲下.沿光滑水平面运动.直到通过磁场区域．已知ab边刚进入磁场时线框便变为匀速运动.此时通过电阻R的电流的大小为i0.试在下图的i-x的坐标上定性画出:从导线框刚进入磁场到完全离开磁场的过程中流过电阻R的电流i的大小随ab边的位置坐标x变化的曲线． 【查看更多】



    题目列表(包括答案和解析)

    （2009?奉贤区一模）如图甲所示，ABCD为一液体槽，AB、CD面为铜板，BC、AD面及底面为绝缘板，槽中盛满导电液体（设该液体导电时不发生电解，看作是一个定值电阻）．现用质量不计的细铜丝在下端固定一小铁球构成一单摆，铜丝的上端固定在O点，下端稍穿出铁球，当摆球在液体上方摆动时，细铜丝始终与导电液体接触（铜丝与液体间的阻力忽略不计），过点的竖直线刚好在AD边的垂直平分面上，在铜板AB、CD面上接上图示的电路．用DIS测得该电源路端电压U随外电阻R的变化规律见下表，已知R1=2Ω，R2=10Ω，滑动变阻器R3的总电阻为20Ω．
    R（Ω） 2 4 6 8 10 12
    U（V） 6 8 9 9.6 10 10.3
    将电源负极和细铜丝的上端点分别连接到电压传感器．若将摆球拉离平衡位置，使其在垂直于、的竖直面内做简谐振动，把滑片P滑至M点，闭合开关S，通过电压传感器，经计算机得到图乙的波形．试求：

    （1）该电源的电动势E和内阻r；
    （2）单摆的摆长（取π2约等于10）；
    （3）此导电液体的电阻．

    查看答案和解析>>

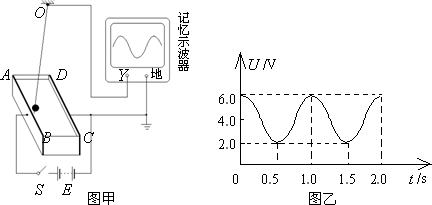

    如图甲所示，ABCD为一液体槽，AB、CD面为铜板，BC、AD面及底面为绝缘板，槽中盛满导电液体（设该液体导电时不发生电解）.现用质量不计的细铜丝在下端固定一铁球构成一单摆，铜丝的上端固定在O点，下端穿出铁球使得单摆摆动时细铜丝始终与导电液体接触，过O点的竖直线刚好在AD边的垂直平分面上.在铜板AB、CD面上接上图示电源，电源内阻可忽略，电动势E=8 V，将电源负极和细铜丝的上端点分别连接到记忆示波器的地和Y输入端（记忆示波器的输入电阻可视为无穷大）.现将摆球拉离平衡位置，使其在垂直于AB、CD的竖直面内做简谐运动，闭合开关S，就可通过记忆示波器观察摆球的振动情况.图乙为某段时间内记忆示波器显示的摆球与CD板之间的电压波形，根据这一波形



                 图甲                                                                  图乙

    (1)求单摆的摆长（取π2约等于10，取g=10 m/s2);

    (2)设AD边长为4 cm，则摆球摆动过程中偏离CD板的最大距离和最小距离各是多大？

    查看答案和解析>>

    如图甲所示，ABCD为一液体槽，AB、CD所在的侧面为铜板，其他侧面及底面为绝缘板，槽中盛满导电液体(设该液体导电时不发生电解).现用质量不计的细铜丝在下端固定一铁球构成一单摆，铜丝的上端固定在O点，下端穿出铁球使得单摆摆动时细铜丝始终与导电液体接触(小球与液体不接触).O点与液体槽的中央在同一条竖直线上.在AB、CD所在的铜板面上接上图示电源，电源内阻可忽略，电动势E=8 V.将电源负极和细铜丝的上端点分别连接到记忆示波器的“地”和“Y”输入端.现将摆球拉离平衡位置使其在垂直于AB、CD的竖直面上做简谐运动.图乙为闭合开关S后某段时间内记忆示波器显示的摆球与CD板之间的电压波形，根据这一波形

    (1)求单摆的摆长(取π2等于10，重力加速度g=10 m/s2)；

    (2)设AB、CD所在的侧面两铜板内侧之间的距离为L=4 cm，则细铜丝与导电液体的接触点偏离CD的最大距离Lm为多大?

    查看答案和解析>>

    如图(a)所示，ABCD为一液体槽，AB、CD面为铜板，BC、AD面及底面为绝缘板，槽中盛满导电液体(设该液体导电时不发生电解)。现用质量不计的细铜丝在下端固定一铁球构成一单摆，铜丝的上端固定在O点，下端穿出铁球使得单摆摆动时细铜丝始终与导电液体接触，过O点的竖直线刚好在AD边的垂直平分面上。在铜板AB、CD面上接上图示电源，电源内阻可忽略，电动势E = 8V，将电源负极和细铜丝的上端点分别连接到记忆示波器的地和y输入端(记忆示波器的输入电阻可视为无穷大)。现将摆球拉离平衡位置使其在垂直于AB、CD面上振动，闭合开关s，就可通过记忆示波器观察摆球的振动情况。图(b)为某段时间内记忆示波器显示的摆球与CD板之间的电压波形；根据这一波形
      (1) 求单摆的摆长(取2等于10，g取10 m／s2)；
      (2) 设AD边长为4 cm，则摆球摆动过程中偏离CD板的最大距离为多大?


    查看答案和解析>>

    如图甲所示，ABCD为一液体槽，AB、CD面为铜板，BC、AD面及底面为绝缘板，槽中盛满导电液体(设该液体导电时不发生电解)．现用质量不计的细铜丝在下端固定一铁球构成一单摆，铜丝的上端固定在O点，下端穿出铁球使得单摆摆动时细铜丝始终与导电液体接触，过O点的竖直线刚好在AD边的垂直平分面上．在铜板AB、CD面上接上图示电源，电源内阻可忽略，电动势E＝8 V，将电源负极和细铜丝的上端点分别连接到记忆示波器的地和Y输入端(记忆示波器的输入电阻可视为无穷大)．现将摆球拉离平衡位置，使其在垂直于AB、CD的竖直面内做简谐运动，闭合开关S，就可通过记忆示波器观察摆球的振动情况．图乙为某段时间内记忆示波器显示的摆球与CD板之间的电压波形，根据这一波形

    (1)求单摆的摆长(取π2约等于10，取g＝10 m/s2)；

    (2)设AD边长为4 cm，则摆球摆动过程中偏离CD板的最大距离和最小距离各是多大？

    查看答案和解析>>
