在测定一节干电池的电动势和内电阻的实验中，备有下列器材：

      A．待测的干电池（电动势约为1. 5 V，内电阻小于1. 0Ω）

      B．电流表A₁（0～3 mA，内阻R_g1=10Ω）

      C．电流表A₂（0～0. 6 A，内阻R_g2=0.1Ω）

      D．滑动变阻器R₁（0～20Ω,10 A）

      E．滑动变阻器R₂（0～2000Ω,l A）

      F．定值电阻R₀ （990Ω）

      G．开关和导线若干

       ①某同学发现上述器材中虽然没有电压表，但给出了两个电流表，于是他设计了如图所示实验电路，在该电路中，为了操作方便且能准确地进行测量，滑动变阻器应选    （填写器材前的字母代号）。

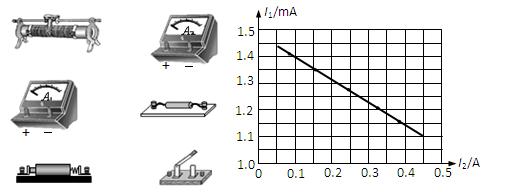

②根据下图所示的电路图，在下图所示的实物图上连线。

③该同学根据实验电路利用测出的数据绘出的I₁―I₂图线（I₁为电流表A₁的示数，I₂为电流表A₂的示数，且I₂数值远大于I₁的数值），则由图线可以得到被测电池的电动势 E =        V，内阻r =       Ω。(结果小数点后保留两位)

在测定一节干电池的电动势和内电阻的实验中，备有下列器材：

A．待测的干电池（电动势约为1.5 V，内电阻小于1.0Ω ）

B．电流表A₁（量程0—3 mA，内阻R_g1＝10Ω）

C．电流表A₂（量程0—0.6 A，内阻R_g2＝0.1Ω）

D．滑动变阻器R（0—20Ω，10 A）

E．定值电阻R₀（990Ω）

F．开关和导线若干

（1）某同学发现上述器材中虽然没有电压表，但给出了两个电流表，于是他设计了如图甲所示的（a）、（b）两个参考实验电路，其中合理的是______图所示的电路。

（2）图乙为该同学根据（1）中选出的合理的实验电路，利用测出的数据绘出的I₁-I₂图线（I₁为电流表A₁的示数，I₂为电流表A₂的示数，且I₂的数值远大于I₁的数值），则由图线可得被测电池的电动势E＝______V，内阻r＝______Ω。

在测定一节干电池的电动势和内电阻的实验中，备有下列器材：

      A．待测的干电池（电动势约为1. 5 V，内电阻小于1. 0Ω）

      B．电流表A₁（0～3 mA，内阻R_g1=10Ω）

      C．电流表A₂（0～0. 6 A，内阻R_g2=0.1Ω）

      D．滑动变阻器R₁（0～20Ω,10 A）

      E．滑动变阻器R₂（0～2000Ω,l A）

      F．定值电阻R₀ （990Ω）

      G．开关和导线若干

       ①某同学发现上述器材中虽然没有电压表，但给出了两个电流表，于是他设计了如图所示实验电路，在该电路中，为了操作方便且能准确地进行测量，滑动变阻器应选    （填写器材前的字母代号）。

②根据下图所示的电路图，在下图所示的实物图上连线。

③该同学根据实验电路利用测出的数据绘出的I₁―I₂图线（I₁为电流表A₁的示数，I₂为电流表A₂的示数，且I₂数值远大于I₁的数值），则由图线可以得到被测电池的电动势 E =       V，内阻r =      Ω。(结果小数点后保留两位)

在测定一节干电池的电动势和内电阻的实验中，备有下列器材：

A．待测的干电池（电动势约为1.5 V，内电阻小于1.0Ω ）

B．电流表A₁（量程0—3mA，内阻R_g1＝10Ω）

C．电流表A₂（量程0—0.6 A，内阻R_g2＝0.1Ω）

D．滑动变阻器R（0—20Ω，10 A）

E．定值电阻R₀（990Ω）

F．开关和导线若干

（1）某同学发现上述器材中虽然没有电压表，但给出了两个电流表，于是他设计了如图甲所示的（a）、（b）两个参考实验电路，其中合理的是______图所示的电路。

（2）图乙为该同学根据（1）中选出的合理的实验电路，利用测出的数据绘出的I₁-I₂图线（I₁为电流表A₁的示数，I₂为电流表A₂的示数，且I₂的数值远大于I₁的数值），则由图线可得被测电池的电动势E＝______V，内阻r＝______Ω。

在测定一节干电池的电动势和内电阻的实验中，备有下列器材：
A．待测的干电池（电动势约为1. 5 V，内电阻小于1. 0Ω）
B．电流表A₁（0～3 mA，内阻R_g1=10Ω）
C．电流表A₂（0～0. 6 A，内阻R_g2=0.1Ω）
D．滑动变阻器R₁（0～20Ω,10 A）
E．滑动变阻器R₂（0～2000Ω,l A）
F．定值电阻R₀（990Ω）
G．开关和导线若干
①某同学发现上述器材中虽然没有电压表，但给出了两个电流表，于是他设计了如图所示实验电路，在该电路中，为了操作方便且能准确地进行测量，滑动变阻器应选   （填写器材前的字母代号）。
②根据下图所示的电路图，在下图所示的实物图上连线。

③该同学根据实验电路利用测出的数据绘出的I₁―I₂图线（I₁为电流表A₁的示数，I₂为电流表A₂的示数，且I₂数值远大于I₁的数值），则由图线可以得到被测电池的电动势 E =       V，内阻r=      Ω。(结果小数点后保留两位)
