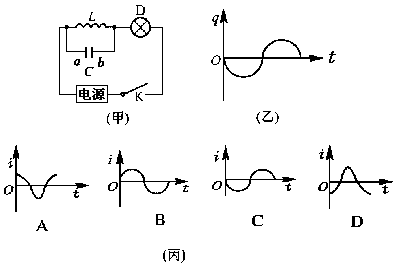

如图(甲)所示，L为电阻可忽略的线圈，D为灯泡，C为电容器，E为电源．K闭合电路稳定后，D正常发光．现断开电键K，从断开K开始计时，a板上的电量随时间t的变化规律如图(乙)所示．若以通过LC回路顺时针方向电流为正，则LC回路中的电流是图(丙)中的哪一个

[　　]

A．

B．

C．

D．

如图 (甲)所示，L为电阻可忽略的线圈，D为灯泡，C为电容器，E为电源．K闭合电路稳定后，D正常发光．现断开电键K，从断开K开始计时，a板上的电量随时间t的变化规律如图 (乙)所示．若以通过LC回路顺时针方向电流为正，则LC回路中的电流是图 (丙)中的哪一个[　　]

如图甲所示，两根足够长的直金属导轨MN、PQ平行放置在倾角为θ的绝缘斜面上，两导轨间距为L.M、P两点间接有阻值R的电阻.一根质量为m的均匀直金属杆ab放在两导轨上，并与导轨垂直，整套装置处于磁感应强度为B的匀强磁场中，磁场方向的垂直斜面向下.导轨和金属杆的电阻可忽略.让ab杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦.

（1）由b向a方向看到的装置如图乙所示，请在此图中画出ab杆下滑过程中某时刻的受力示意图；

（2）在加速下滑过程中，当ab杆的速度大小为v时，求此时ab杆中的电流及其加速度的大小；

（3）求在下滑过程中，ab杆可以达到的速度最大值.

如图(甲)所示，一对平行光滑轨道放置在水平面上，两轨道间距L＝0.20 m，电阻R＝10 W，有一质量为1kg的导体棒平放在轨道上并与两轨道垂直，导体棒及轨道的电阻皆可忽略不计，整个装置处于垂直轨道平面向下的匀强磁场中。现从t=0开始，用一水平向右的外力F沿轨道方向拉动导体棒，使之做初速度为零的匀加速直线运动，F与时间t的关系如图(乙)所示，试求：

（1）导体棒运动的加速度a。

（2）磁场的磁感应强度B。

（3）导体棒运动到第20s时，电阻R的电功率。

（4）若改为恒定拉力作用，但仍要导体棒以该加速度做匀加速运动，在其它条件不变的

情况下，简要说明磁场的磁感应强度必须满足的条件。
