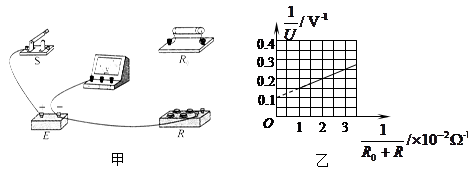

一种供实验使用的小型电池电动势在9V左右，内阻约为40Ω，电池允许最大输出电流为50 mA，为了准确测定这个电池的电动势和内阻，用图甲所示的实验器材进行测量（图中电压表内阻很大，可不考虑它对测量的影响），R为电阻箱，阻值范围为0~9999Ω，R₀是保护电阻。
（1） 实验室里备用的保护电阻有以下几种规格，实验时R₀应选用______较好。
A． 10Ω，5W        B．150Ω，0.5W
C．800Ω，2.5W       D．1.2 kΩ，1W
（2）在实物图甲中，已正确地连接了部分电路，请设计并完成余下电路的连接。


（3）实验中改变电阻箱阻值，取得多组数据，作出了如乙图所示的图线，则根据所作出的图线可求得该电池的电动势E为            V，  内阻r为             Ω。(结果保留两位有效数字)
（4）在实验中当电阻箱调到丙图所示位置后，闭合开关S，电压表示数为9.0V，变阻箱此时电阻为          Ω，电路中流过电阻箱的电流为           mA。
（5）用该电路测电动势与内阻，测量值和真实值的关系E_测              E_真，r_测________r_真(填“大于”“小于”或“等于”)．

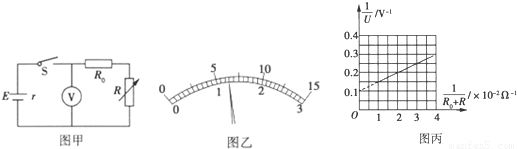

某同学利用电压表和电阻箱测定一种特殊电池的电动势(电动势E大约在9 V左右，内阻r约为50Ω)．已知该电池允许输出的最大电流为150 mA.该同学利用如图甲所示的电路进行实验，图中电压表的内阻约为2 kΩ，R为电阻箱，阻值范围0～9999 Ω，R₀是定值电阻，起保护电路的作用．

(1).（2分）实验室备有的定值电阻R₀有以下几种规格，本实验应选  ________(填入相应的字母)作为保护电阻．

A. 2 Ω         B.  20 Ω

C. 200 Ω       D. 2000 Ω

(2)（4分）在图乙的实物图中，已正确地连接了部分电路，请完成余下电路的连接．

 (3)（2分）该同学完成电路的连接后，闭合开关S，调节电阻箱的阻值，读取电压表的示数，其中电压表的某一次偏转如图丙所示，其读数为_     __V

(4)（4分）改变电阻箱阻值，取得多组数据，作出了如图丁所示的图线，则根据该同学所作出的图线可求得该电池的电动势E为_____V，内阻r为________Ω.(结果保留两位有效数字)

(5)（4分）用该电路测电动势与内阻，测量值和真实值的关系E_测_____E_真，r_测____r_真(填“大于”“小于”或“等于”)．
