16．设图中的磁感应强度B=1T.平行导轨宽L=1m.MN.PQ金属棒均以1m/s速度贴着导轨向右运动.R=1Ω.其他电阻不计. (1) 运动的导线会产生感应电动势.相当于电源. 用电池等符号画出这个装置的等效电路图. (2) 通过R的电流方向如何?大小是多少? (3) 通过MN.PQ金属棒的电流方向各沿什么方向? 【查看更多】

题目列表(包括答案和解析)

如图所示，电阻R跨接在间距为0.1m的两平行导轨间，匀强磁场垂直于导轨平面，磁感应强度B=0.1T，正方形线框abcd边长为0.05m，每边电阻为0.2Ω，其余金属部分电阻不计，框架AB可在导轨上无摩擦地滑动，当AB以v=10m／s的速度向右运动时，电压表示数为0.06V，求电阻R的阻值(设支架AB固定在ab，cd边的中点)。

查看答案和解析>>

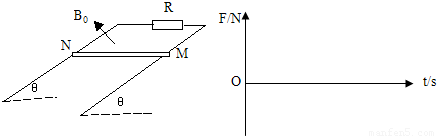

相距为L的光滑平行导轨与水平面成θ角放置，上端连电阻R，处在与所在平面垂直的匀强磁场中，磁感应强度大小为B，电阻为r的导体MN（质量m）垂直导轨并在两导轨上，导体MN距离上端电阻R的距离也为L．（设B=1T，L=1m，θ=30°，m=0.1kg，R=0.8Ω，r=0.2Ω，g=10m/s²．）
（1）静止释放导体MN，求：
①MN获得的最大速度v_m．
②若MN沿斜面下滑0.2m时恰好获得最大速度，求在此过程中回路一共生热多少焦？
（2）设单位时间内磁感应强度增加量为k，磁感应强度初始值为B．现给一个平行斜面且垂直MN的外力（设沿斜面向上为外力的正方向），使导体MN始终静止在轨道上．写出外力F随时间t的变化关系式并画出F（沿斜面向上为正）随时间t的函数图象（k=1T/s）．

查看答案和解析>>

如图所示，光滑的平行金属导轨CD与EF间距为L=l m，与水平夹角为=30^o，导轨上端用导线CE连接(导轨和连接线电阻不计)，导轨处在磁感应强度为B=0.1T、方向垂直于导轨平面向上的匀强磁场中。一根电阻为R=1的金属棒MN两端有导电小轮搁在两导轨上，棒上有吸水装置P。取沿导轨向下为x轴正方向，坐标原点在CE中点，开始时棒处在x=0位置(即与CE重合)，棒的起始质量不计。当棒自静止起下滑时，便开始吸水，质量逐渐增大，设棒质量的增大与位移x的平方根成正比，即m=，k为一常数，k=0.1kg/m^1/2。求：

(1)金属棒下滑2 m位移过程中，流过棒的电荷量是多少?

(2)猜测金属棒下滑过程中做的是什么性质的运动，并加以证明。

(3)金属棒下滑2 m位移时速度为多大?

查看答案和解析>>

如图所示，光滑的平行金属导轨CD与EF间距为L="l" m，与水平夹角为=30^o，导轨上端用导线CE连接(导轨和连接线电阻不计)，导轨处在磁感应强度为B=0.1T、方向垂直于导轨平面向上的匀强磁场中。一根电阻为R=1的金属棒MN两端有导电小轮搁在两导轨上，棒上有吸水装置P。取沿导轨向下为x轴正方向，坐标原点在CE中点，开始时棒处在x=0位置(即与CE重合)，棒的起始质量不计。当棒自静止起下滑时，便开始吸水，质量逐渐增大，设棒质量的增大与位移x的平方根成正比，即m=，k为一常数，k=0.1kg/m^1/2。求：

(1)金属棒下滑2 m位移过程中，流过棒的电荷量是多少?
(2)猜测金属棒下滑过程中做的是什么性质的运动，并加以证明。
(3)金属棒下滑2 m位移时速度为多大?
