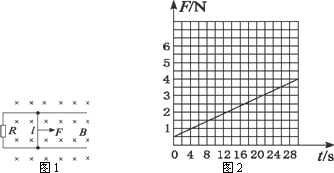

20.如图1所示，一对平行光滑轨道放置在水平面上，两轨道间距 l＝0.20 m，电阻R＝1.0；有一导体杆静止地放在轨道上，与两轨道垂直，杆及轨道的电阻皆可忽略不计，整个装置处于磁感强度B＝0.50 T的匀强磁场中，磁场方向垂直轨道面向下.现用一外力F沿轨道方向拉杆，使之做匀加速运动，测得力F与时间t的关系如图2所示.求杆的质量m和加速度a.

20.如图1所示，一对平行光滑轨道放置在水平面上，两轨道间距 l＝0.20 m，电阻R＝1.0Ω；有一导体杆静止地放在轨道上，与两轨道垂直，杆及轨道的电阻皆可忽略不计，整个装置处于磁感强度B＝0.50 T的匀强磁场中，磁场方向垂直轨道面向下，现用一外力F沿轨道方向拉杆，使之做匀加速运动，测得力F与时间t的关系如图2所示.求杆的质量m和加速度a.

如图9-5所示，一水平放置的平行导体框宽度L=0.50 m，接有电阻R=0.20 Ω，磁感应强度B=0.40 T的匀强磁场垂直导轨平面方向向下.今有一导体棒ab跨放在框架上，并能无摩擦地沿框架滑动，框架及导体ab电阻不计，当ab以v=4.0 m/s的速度向右匀速滑动时，试求：

图9-5

（1）导体ab上的感应电动势的大小.

（2）要维持ab向右匀速运动，作用在ab上的水平外力多大，方向怎样？

（3）电阻R上产生的焦耳热功率为多少？

如图所示，在与水平面成=30⁰角的平面内放置两条平行、光滑且足够长的金属轨道，其电阻可忽略不计。空间存在着匀强磁场，磁感应强度B=0.20 T，方向垂直轨道平面向上。导体棒ab、cd垂直于轨道放置，且与金属轨道接触良好构成闭合回路，每根导体棒的质量m=2.0×10^-1kg，回路中每根导体棒电阻r= 5.0×10^-2Ω，金属轨道宽度l=0.50 m。现对导体棒ab施加平行于轨道向上的拉力，使之匀速向上运动。在导体棒ab匀速向上运动的过程中，导体棒cd始终能静止在轨道上。g取10 m/s²，求：

（1）导体棒cd受到的安培力大小；

（2）导体棒ab运动的速度大小；

（3）拉力对导体棒ab做功的功率。
