7.在图2-73中.电源内阻不能忽略,R1=5Ω.R2=4Ω.当开关S切换到位置1时.电流表的示数为I1=2A,当开关S扳到位置2时.电流表的示数可能为下列情况中的( ) A. 2.5A B.1.8A C.2.2A D.3.0A 查看更多



题目列表(包括答案和解析)

精英家教网(1)如图1为测量弹射器弹丸射出时初速的实验装置.提供的实验器材有:弹射器(含弹丸);铁架台(带夹具);米尺.
①安装弹射器时主要需注意的是


②实验中需要测量的量应为


③由于弹射器每次射出的弹丸初速不可能完全相等,导致各次的落点C不完全相同,为找落点C的平均位置,应采取的方法是


④计算公式为

(要求说明各字母所表示的意义).
(2)用下列器材,测定小灯泡的额定功率:待测小灯泡:额定电压6V,额定功率约为5W;电流表:量程l.0A,内阻约为0.5Ω;电压表:量程3V,内阻RV=5kΩ;滑动变阻器R:最大阻值20Ω,额定电流1A;电源:电动势10V,内阻很小;定值电阻R0=10kΩ;开关一个,导线若干.
要求:①在图2方框中画出实验电路图.
②小灯泡达到额定功率时,电压表的示数为

V.

查看答案和解析>>

在“描绘小灯泡的伏安特性曲线”的实验中,提供的实验器材有:
A.小灯泡(12V,6W)
B.直流电流表A1(0-0.6A,内阻约0.8Ω);
C.直流电压表V1(0-3V,内阻约为5kΩ);
D.直流电压表V2(0-15V,内阻约为15kΩ);
E.滑动变阻器R1(0-5Ω,2A);
F.滑动变阻器R2(0-20Ω,2A).
G.直流电源(12V,内阻不计);
H.开关S及导线若干
某同学设计了实验测量电路,通过改变变阻器的滑片的位置,使电表读数从零开始变化,记录多组电压表的读数U和电流表的读数I.
(1)实验中电压表应选用
V

2
V

2
(选填V1或V2),滑动变阻器应选用
R

1
R

1
(选填R1或R2

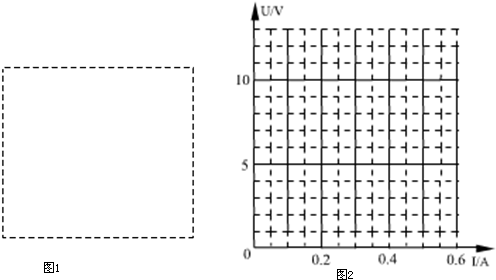

(2)在虚线框内(图1)画出实验电路图:
(3)该同学出实验中测出8组对应的数据(见下表)
次数 1 2 3 4 5 6 7 8
I/A 0 0.12 0.22 0.30 0.38 0.45 0.47 0.50
U/V 0 1.2 2.4 3.6 6.0 8.4 9.6 12
请在图2坐标中,描点作出U-I图线,由图象可知,灯泡的功率增大时,其电阻
增大
增大
(选填“增大”、“减小”或“不变”)

查看答案和解析>>

(1)图1为某一热敏电阻(电阻值随温度的改变而改变,且对温度很敏感)的I-U关系曲线图.为了通过测量得到图1所示I-U关系的完整曲线,在图2和图3两个电路中应选择的是图
2
2
.(电源电动势为9V,内阻不计,滑线变阻器的阻值为0-100Ω).

(2).在图4电路中,电源电压恒为9V,电流表读数为70mA,定值电阻R1=250Ω.由热敏电阻的I-U关系曲线可知,热敏电阻两端的电压为
5.2
5.2
V;电阻R2的阻值为
105.2
105.2
Ω.
(3)一多用电表的电阻档有三个倍率,分别是×1、×10、×100.用×10档测量某电阻时,操作步骤正确,发现表头指针偏转角度很小,为了较准确地进行测量,应换到
×100
×100
档.如果换档后立即用表笔连接待测电阻进行读数,那么缺少的步骤是
调零
调零
,若补上该步骤后测量,表盘的示数如图,则该电阻的阻值是
2.2×103
2.2×103
Ω.
(4)某研究性学习小组利用图 5所示电路测量电池组的电动势 E和内阻r.根据实验数据绘出如图 6所示的 R-
1I
图线,其中 R为电阻箱读数,I为电流表读数,由此可以得到 E=
2.9
2.9
V,r=
0.8
0.8
Ω.

查看答案和解析>>

某学习小组为测量一铜芯电线的电阻率,他们截取了一段电线,用米尺测出其长度为L,用螺旋测微器测得其直径为D,用多用电表测得其电阻值约为2Ω.为提高测量的精度,该小组的人员挑选了一些元件,设计了一个电路,重新测量这段导线(用Rx表示)的电阻.
A.电源E(电动势为3.0V,内阻不计)
B.电压表(量程为0~3.0V,内阻约为2kΩ)
C.电流表(量程为0~0.6A,内阻约为1Ω)
D.滑动变阻器R1(最大阻值10Ω,额定电流2.0A)
E.定值电阻R0(阻值为3Ω)
F.开关S一个,导线若干

(1)如图1所示是该实验小组用螺旋测微器对铜芯线直径的某次测量,其读数是
0.700
0.700
mm.
(2)为提高实验的精确度,请你用上述器材为该实验小组设计电路图,并画在图2方框中.(注意:所有器材都必须用到)

查看答案和解析>>

(1)在利用双缝干涉测定光波波长时,首先调节光源、滤光片、单缝和双缝的中心均位于遮光筒的中心轴线上,并使单缝和双缝竖直并且互相平行,当屏上出现了干涉图样后,用测量头上的游标卡尺去测量,转动手轮,移动分划板使分划板中心刻线与某条明纹中心对齐时(如图A所示),将此明纹记为1,然后再转动手轮,分划板中心刻线向右移动,依次经过2、3…等条明纹,最终与明纹6中心对齐.分划板中心刻线与明纹1和明纹6对齐时游标卡尺示数分别如图B、C所示(游标卡尺为10分度).则图B对应的读数为

m,图C对应的读数为

m.用刻度尺量得双缝到屏的距离为60.00cm,由双缝上的标示获知双缝间距为0.2mm,则发生干涉的光波波长为

m.?
在实验中,若经粗调后透过测量头上的目镜观察,看不到明暗相间的条纹,只看到一片亮区.造成这种情况的最可能的原因是


精英家教网
(2)如图1为某一热敏电阻(电阻值随温度的改变而改变,且对温度很敏感)的I-U关系曲线图.
①为了通过测量得到图1所示I-U关系的完整曲线,在图2、图3两个电路中应选择哪个图?简要说明理由.(电源电动势为9V,内阻不计,滑线变阻器的阻值为0~100Ω).
②在图4电路中,电源电压恒为9V,电流表读数为70mA,定值电阻R1=250Ω.由热敏电阻的I-U关系曲线及相关知识可知,电阻R2的阻值为多少Ω?(结果取三位有效数字)
精英家教网

查看答案和解析>>
