    在研究家用白炽灯泡的伏安特性曲线的实验中.当加上的电压U由零逐渐增大到220V. 在此过程中.电压的关系可用图线表示.题中给出下图的四个图线中. 比较符合实际的是( ) 【查看更多】



    题目列表(包括答案和解析)

    如图电路中，L1和L2是两只相同白炽灯泡，白炽灯泡的伏安特性曲线如右边I-U图线所示，定值电阻R=100欧，电源电动势E=80伏，内阻不计．断开电键S，灯泡L1两端的电压是
    40
    40
    V；若闭合电键S，电阻R上消耗的电功率是
    36
    36
    W．

    查看答案和解析>>

    在研究某电路元件的伏安特性时，得到了如下图所示的伏安特性曲线．备用器材有电压表V1（量程为3V，内阻约为6kΩ），电压表V2（量程为15V，内阻约为150kΩ）；电流表A1（量程为150mA，内阻约为10Ω），电流表A2（量程为3A，内阻约为0.3Ω）；滑动变阻器R1（20Ω 1A），滑动变阻器R2（1KΩ 0.2A）．
    （1）实验中电压表应选择
    V2
    V2
    ，电流表应选择
    A1
    A1
    ，滑动变阻器应选择
    R1
    R1
    （选填写器材的字母代号）．
    （2）请在答题卡中将图中的实物连线补充完整．
    （3）通过伏安特性曲线可知，随着电压的增大此元件的电阻
    减小
    减小
    （选填“不变”、“增加”或“减小”）
    （4）实验结束后，应先断开开关，拆除
    电源
    电源
    两端的导线，再拆除其他导线，最后整理好器材．
    （5）把此元件和电阻为99欧姆的标准电阻串联接在电动势为10V，内阻为1Ω的电源两端，此时电源的输出功率为
    0.26
    0.26
    W．

    查看答案和解析>>

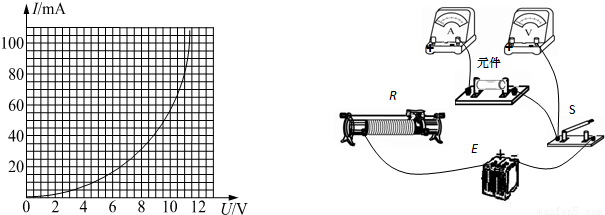

    在研究某电路元件的伏安特性时，得到了如图所示的伏安特性曲线．备用器材有电压表V1（量程为3V，内阻约为6kΩ），电压表V2（量程为15V，内阻约为150kΩ），电流表A1（量程为150mA，内阻约为10Ω），电流表A2（量程为3A，内阻约为0.3Ω），滑动变阻器R1（20Ω 1A），R2（1KΩ 0.2A）．
    （1）实验中电压表应选择
    V2
    V2
    ，电流表应选择
    A1
    A1
    ，滑动变阻器应选择
    R1
    R1
    （选填写器材的字母代号）．
    （2）请将图中的实物连线补充完整．
    （3）通过伏安特性曲线可以知道随着电压的提高此元件的电阻
    减小
    减小
    （选填“不变”、“增加”或“减小”）
    （4）把此元件和电阻为99欧姆的标准电阻串联接在电动势为10V，内阻为1Ω的电源两端，此时电源的输出功率为
    0.25w
    0.25w
    ．

    查看答案和解析>>

    (15分)在研究某电路元件的伏安特性时，得到了如下图所示的伏安特性曲线.备用器材有电压表V1（量程为3V，内阻约为6kΩ），电压表V2（量程为15V，内阻约为150kΩ）；电流表A1（量程为150mA，内阻约为10Ω），电流表A2（量程为3A，内阻约为0.3Ω）；滑动变阻器R1(20Ω 1A)，滑动变阻器R2(1KΩ 0.2A)．

    （1）实验中电压表应选择      ，电流表应选择      ，滑动变阻器应选择      (选填写器材的字母代号).

    （2）请在答题卡中将图中的实物连线补充完整.

    （3）通过伏安特性曲线可知，随着电压的增大此元件的电阻       （选填“不变”、“增加”或“减小”）

    （4）实验结束后，应先断开开关，拆除      两端的导线，再拆除其他导线，最后整理好器材.

    （5）把此元件和电阻为99欧姆的标准电阻串联接在电动势为10V，内阻为1Ω的电源两端，此时电源的输出功率为              W．



    查看答案和解析>>

    在研究某电路元件的伏安特性时，得到了如图所示的伏安特性曲线．备用器材有电压表V1（量程为3V，内阻约为6kΩ），电压表V2（量程为15V，内阻约为150kΩ），电流表A1（量程为150mA，内阻约为10Ω），电流表A2（量程为3A，内阻约为0.3Ω），滑动变阻器R1（20Ω 1A），R2（1KΩ 0.2A）．
    （1）实验中电压表应选择______，电流表应选择______，滑动变阻器应选择______（选填写器材的字母代号）．
    （2）请将图中的实物连线补充完整．
    （3）通过伏安特性曲线可以知道随着电压的提高此元件的电阻______（选填“不变”、“增加”或“减小”）
    （4）把此元件和电阻为99欧姆的标准电阻串联接在电动势为10V，内阻为1Ω的电源两端，此时电源的输出功率为______．

    查看答案和解析>>
