在用电流表和电压表测定电池的电动势和内阻的实验中：现备有以下器材：
干电池1个，滑动变阻器，电压表，电流表，电键，导线若干．
（1）请将该实验所采用的电路图画在虚框中
（2）下图是根据实验数据画出的U-I图象．由此可知这个干电池的短路电流为A．

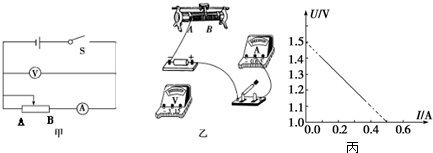

在“测定电池的电动势和内阻”的实验中，

（1）完成本实验中的实物图连接（图乙）
（2）在图甲的电路中，为避免烧坏电表，闭合开关前，滑动变阻器的滑动触头应置于端（填“A”或“B”）．
（3）图丙是根据实验数据作出的U-I图象，由图可知，电源的电动势E= V，内阻r=Ω．

（1）在《用电流表和电压表测定电池的电动势和内阻》实验中，某同学根据测得的数据作出了如图所示的I-U图线，由图线可以得到电源电动势E=V，内电阻r=Ω．
（2）在欧姆表测电阻的实验中，用“×10”挡测量一个电阻的阻值，发现表针偏转角度太大（指针过于靠右），则可以断定：这个电阻阻值（填“较小”或“较大”），为了把电阻测得更准确一些，应换用（填“×1挡”或“×100挡”），调零后重新测量．
（3）某同学在做“描绘小电珠的伏安特性曲线”的实验中得到如下一组U和I的数据：

编号	1	2	3	4	5	6	7	8
U（伏）	0	0.50	1.00	1.50	2.00	2.20	2.60	3.00
I（安）	0	0.050	0.100	0.150	0.180	0.190	0.200	0.205
灯泡发光情况	不亮　　　　　　　微亮　　　　逐渐变亮　　　　　　正常发光

①从上表数据中可以看出，当小灯泡的功率逐渐增大时，灯丝电阻的变化情况是．
②请在实物图中用铅笔补全其中的连线（电压表、电流表左接线柱为正，右接线柱为负）

（4）有一待测的电阻R，其阻值约在40～50Ω之间，实验室准备用来测量该电阻值的实验器材有：
电压表V（量程O～10V，内电阻约20kΩ）；
电流表A（量程O～300mA，内电阻约4Ω）；
滑动变阻器R（最大阻值为20Ω，额定电流为1A）
直流电源E（电动势为9V，内电阻约为0.5Ω）；
开关；此外还有若干根供连线用的导线．
实验要求电表读数从零开始变化，并多次测出几组电流、电压值，以便画出电流一电压的关系图线．为了实验能正常进行，减少测量误差，还要求滑动变阻器便于调节．请在方框内画出实验电路．

在《用电流表和电压表测定电池的电动势和内阻》实验中，某同学根据测得的数据作出了如图所示的I-U图线，由图线可以得到电源电动势E=V，内电阻r=Ω．

在“测定电池的电动势和内阻”实验中，通过改变滑动变阻器电阻大小，
测量并记录多组电压和相应电流值，某同学的实验数据如下表所示，与预想的实验结果不一致．
（1）由实验数据来分析，他所连接的电路可能是下列电路图中的

U/V	0.60	0.70	0.80	10.90	1.00	1.10
I/A	0.18	0.21	0.25	0.27	0.30	0.33

（2）如图为某同学根据正确的电路图做出的U-I图线，由该图线可得被测干电池的电动势
E=V，内阻r=Ω．
