(1)读出下列游标卡尺读数为________cm．
(2)某同学在做"利用单摆测重力加速度"实验中，先测得摆线长为97.50 cm，球直径为2.00 cm，然后用秒表记录了单摆振动50次所用的时间如图所示，则：
①该摆摆长为________cm，秒表所示读数为________s．
②如果他测得的g值偏小，可能的原因是
A．测摆线长时摆线拉得过紧
B．摆线上端未牢固地系于悬点，振动中出现松动，使摆线长度增加了
C．开始计时时，秒表过迟按下
D．实验中误将49次全振动数为50次
③为了提高实验精度，在实验中可改变几次摆长L并测出相应的周期T，从而得出几组对应的L与T的数据，再以L为横坐标，T2为纵坐标将所得数据点连成直线(如图)，并求得该直线的斜率为K，则重力加速度g＝________(用K表示)
读出下列游标卡尺读数，a的读数_______mm，b的读数为______cm，c的读数为_____cm。
 | |||
 | |||
a b
c

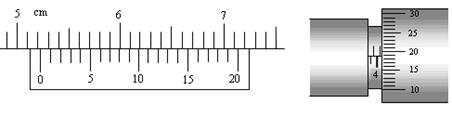

图中游标卡尺读数为 mm，螺旋测微器读数为 mm。
（1）图10中游标卡尺读数为 mm，螺旋测微器读数为 mm．
（2）在“探究速度随时间变化的规律”实验中，小车做匀变速直线运动，记录小车运动的纸带如图11所示．某同学在纸带上共选择7个计数点A、B、C、D、E、F、G，相邻两个计数点之间还有４个点没有画出．他量得各点到A点的距离如图所示，根据纸带算出小车的加速度为1 .0m/s2．则：
①本实验中所使用的交流电源的频率为 Hz；
②打B点时小车的速度vB＝ m/s，BE间的平均速度
＝ m/s.
(3)为了测量某电池的电动势 E（约为3V）和内阻 r，可供选择的器材如下：
A．电流表G1（2mA 100Ω） B．电流表G2（1mA 内阻未知）
C．电阻箱R1（0~999.9Ω） D．电阻箱R2（0~9999Ω）
E．滑动变阻器R3（0~10Ω 1A） F．滑动变阻器R4（0~1000Ω 10mA）
G．定值电阻R0（800Ω 0.1A） H．待测电池
I．导线、电键若干
①采用如图12（甲）所示的电路，测定电流表G2的内阻，得到电流表G1的示数I1、电流表G2的示数I2如下表所示：
| I1（mA） | 0.40 | 0.81 | 1.20 | 1.59 | 2.00 |
| I2（mA） | 0.20 | 0.40 | 0.60 | 0.80 | 1.00 |
根据测量数据，请在图12（乙）坐标中描点作出I1—I2图线．由图得到电流表G2的内阻等于 Ω．
②在现有器材的条件下，测量该电池电动势和内阻，采用如图12（丙）所示的电路．在给定的器材中，图中滑动变阻器①应该选用 ，电阻箱②应该选用 （均填写器材后面的代号）．
③根据图12（丙）所示电路，请在图12（丁）中用笔画线代替导线，完成实物电路的连接．
