在用电流表和电压表测电池的电动势和内电阻的实验中，实验原理如图所示．一位同学在实验中记录的6组数据如下表所示，试根据这些数据在如图中画出U-I图线．根据图线可读出被测电池的电动势E=V，内电阻r=Ω．

I（A）	0.12	0.20	0.31	0.32	0.50	0.57
U（V）	1.37	1.32	1.24	1.18	1.10	1.05

在“用电流表和电压表测定电池的电动势和内电阻”的实验中
（1）备有如下器材
A．干电池1节
B．滑动变阻器（0～20Ω）
C．滑动变阻器（0～1kΩ）
D．电压表（0～3V）
E电流表（0～0.6A）
F．电流表（0～3A）
G．开关、导线若干
其中滑动变阻器应选，电流表应选．（只填器材前的序号）
（2）为了最大限度地减小实验误差，请在线框中画出该实验最合理的电路图．

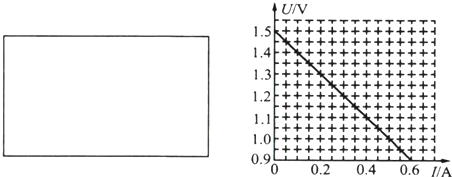

（3）某同学根据实验数据画出的U-I图象如下图所示，由图象可得电池的电动势为V，内电阻为Ω．

在用电流表和电压表测电池的电动势和内电阻的实验中，一位同学用合适的器材连接好实物图后，准备闭合开关时的情况如图1所示．
（1）其中有两处错误是：
①；②．
（2）在没有改正错误时闭合开关后发现电压表有示数，电流表没有示数．移动滑动变阻器的触头，两表示数没有变化．用另一电压表测MP两点发现无示数，测NQ两点有示数，则出现上述情况的原因是
（填选项前的字母）
A．a导线断路        B．b导线断路
C．滑动变阻器断路
D．由于线路连接错误造成的

（3）在改正前面所有问题后，经过正确的实验操作，得到下表的数据，请在图2中所给的坐标上画出该电源的U-I图象，并根据图象求出该电源的电动势E=V，内电阻r=Ω．

	1	2	3	4	5	6
I（A）	0.12	0.20	0.25	0.33	0.40	0.51
U（V）	1.36	1.30	1.21	1.20	1.15	1.07

在用电流表和电压表测电池的电动势和内电阻的实验中，所用的电流表和电压表的内阻分别约为0.1Ω和1kΩ．实验原理图1和所需器材的实物图2如下．试按原理图在实物图中画线连接成实验电路．

I（A）	0.12	0.20	0.31	0.32	0.50	0.57
U（V）	1.37	1.32	1.24	1.18	1.10	1.05

一位同学在实验中记录的6组数据如上表所示，试根据这些数据在图3中画出U-I图线．根据图线可读出被测电池的电动势E=V，内电阻r=Ω．

在用“电流表和电压表测一节干电池的电动势和内电阻”实验时：
①某同学连接的实物图如图a所示．但当开关闭合时发现电压表有示数而电流表没有示数，实验前仪器都检查过是好的，也就是说只能是某根连接导线断了．那么，请你分析一下，可能发生断路故障的导线是（写出所有可能断的导线的编号）．

②某同学在实验时对该电路作了改进，其方法是：加接了一个定值电阻R₀，如图b所示．他加接此电阻的作用是．
