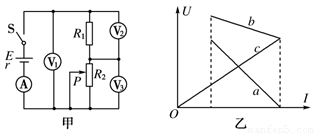

    20．如图(甲)所示的电路.闭合电键S.在滑片P下滑过程中.四个理想电表的示数都发生了变化.图(乙)中的三条图线分别表示了三个电压表示数随电流的变化的情况.其中图线a表示的是电压表 (选填“V1 “V2 或“V3 )的示数随电流变化的情况,在此过程中电压表V1示数的变化量和电流表A示数的变化量的比值 (选填“变大 “变小 或“不变 ). 【查看更多】



    题目列表(包括答案和解析)

    如图甲所示电路中，闭合电键S，当滑动变阻器的滑动触头P向下滑动的过程中，四个理想电表的示数都发生变化．图乙中三条图线分别表示了三个电压表示数随电流表示数变化的情况．以下说法正确的是（　　）

    查看答案和解析>>

    如图甲所示电路中，闭合电键S，当滑动变阻器的滑动触头P向下滑动的过程中，四个理想电表的示数都发生变化．图乙中三条图线分别表示了三个电压表示数随电流表示数变化的情况．以下说法正确的是(　　)

    ①图线a表示的是电压表的示数随电流表示数变化的情况

    ②图线c表示的是电压表的示数随电流表示数变化的情况

    ③此过程中电压表示数的变化量ΔU1和电流表示数变化量ΔI的比值变大　④此过程中电压表示数的变化量ΔU3和电流表示数变化量ΔI的比值不变

    A．①②③      B．②③④

    C．①②④      D．①③④



    查看答案和解析>>

    如图甲所示电路中，闭合电键S，当滑动变阻器的滑动触头P向下滑动的过程中，四个理想电表的示数都发生变化，图乙中三条图线分别表示了三个电压表示数随电流表示数变化的情况，以下说法正确的是      （    ）

    ①图线a表示的是电压表的示数随电流表示数变化的情况

    ②图线c表示的是电压表的示数随电流表示数变化的情况

    ③此过程中电压表示数的变化量△U1和电流表示数变化量△I的比值变大

    ④此过程中电压表示数的变化量△U3和电流表示数变化量△I的比值不变

    A．①②③               B．②③④           C．①②④           D．①③④



    查看答案和解析>>

    如图甲所示电路中，闭合电键S，当滑动变阻器的滑动触头P向下滑动的过程中，四个理想电表的示数都发生变化．图乙中三条图线分别表示了三个电压表示数随电流表示数变化的情况．以下说法正确的是(　　)

    ①图线a表示的是电压表的示数随电流表示数变化的情况
    ②图线c表示的是电压表的示数随电流表示数变化的情况
    ③此过程中电压表示数的变化量ΔU1和电流表示数变化量ΔI的比值变大　④此过程中电压表示数的变化量ΔU3和电流表示数变化量ΔI的比值不变

    A．①②③ B．②③④
    C．①②④ D．①③④

    查看答案和解析>>

    如图甲所示电路中，闭合电键S，当滑动变阻器的滑动触头P向下滑动的过程中，四个理想电表的示数都发生变化．图乙中三条图线分别表示了三个电压表示数随电流表示数变化的情况．以下说法正确的是（　　）

    精英家教网
    A．图线a表示的是电压表V3的示数随电流表示数变化的情况
    B．图线c表示的是电压表V2的示数随电流表示数变化的情况
    C．此过程中电压表V1示数的变化量△U1和电流表示数变化量△I的比值变大
    D．此过程中电压表V3示数的变化量△U3和电流表示数变化量△I的比值不变
