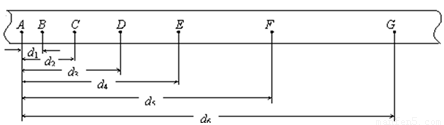

(6分)在“探究小车速度随时间变化规律”的实验时，某同学得到一条用打点计时器打下的纸带如图所示，并在其上取A、B、C、D、E、F、G等7个计数点，每相邻两个计数点间还有4个点，图中没有画出，打点计时器接周期为T=0.02s的低压交流电源。他经过测量和计算得到打点计时器打下B、C、D、E、F各点时小车的瞬时速度，记录在下面的表格中。

①计算打点计时器打下F点时,小车的瞬时速度的公式为 =_____________；

②根据上面得到的数据，以A点对应的时刻为t=0时刻，在坐标纸上作出小车的速度随时间变化的

图线；

③由图线求得小车的加速度=_______m/s²（结果保留两位有效数字）。

(6分）一个有一定厚度的圆盘，可以绕通过中心垂直于盘面的水平轴转动，圆盘加速转动时，角速度的增加量Δω与对应时间Δt的比值定义为角加速度β（即β=）。我们用电磁打点计时器、米尺、游标卡尺、纸带、复写纸来完成下述实验：（打点计时器所接交流电的频率为50Hz，A、B、C、D 为计数点，相邻两计数点间有四个点未画出）
①如图甲所示，将打点计时器固定在桌面上，将纸带的一端穿过打点计时器的限位孔，然后固定在圆盘的侧面，当圆盘转动时，纸带可以卷在圆盘侧面上；
②接通电源，打点计时器开始打点，启动控制装置使圆盘匀加速转动；
③经过一段时间，停止转动和打点，取下纸带，进行测量。
（1）用20分度的游标卡尺测得圆盘的直径如图乙 所示，圆盘的半径r为           cm；
（2）由图丙可知，打下计数点B时，圆盘转动的角速度为         rad/s；（3），圆盘转动的角加速度大小为         rad/s²； （ （2），（3）问中计算结果保留三位有效数字）

(6分)在“探究小车速度随时间变化规律”的实验时，某同学得到一条用打点计时器打下的纸带如图所示，并在其上取A、B、C、D、E、F、G等7个计数点，每相邻两个计数点间还有4个点，图中没有画出，打点计时器接周期为T=0.02s的低压交流电源。他经过测量和计算得到打点计时器打下B、C、D、E、F各点时小车的瞬时速度，记录在下面的表格中。

(6分)如图（a）所示，A、B为倾斜的气垫导轨C上的两个固定位置，在A、B两点各放置一个光电门（图中未画出），将质量为M的小滑块从A点由静止开始释放（由于气垫导轨阻力很小，摩擦可忽略不计），两个光电门可测得滑块在AB间运动的时间t，再用尺测量出A点离B点的高度h。

（1）在其他条件不变的情况下，通过调节气垫导轨的倾角，从而改变A点离地的高度h，小球从A点运动到B点的时间t将随之改变，经多次实验，以为纵坐标、h为横坐标，得到如图（b）所示图像。则当下滑时间为t＝0.6s时，h为________m；若实验当地的重力加速度为10m/s²，则AB间距s为________m。

（2）若实验中的气垫导轨改为普通木板，摩擦力的影响不可忽略，此种情况下产生的-h图像应为________（选填“直线”或“曲线”）。
