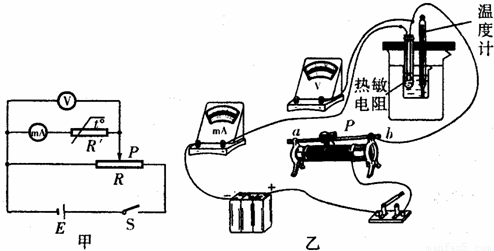

某物理兴趣小组的同学想用如图甲所示的电路探究一种热敏电阻的温度特性．
（1）请按电路原理图将图乙中所缺的导线补接完整．为了保证实验的安全，滑动变阻器的滑动触头P在实验开始前应置于______端．（选填“a”或“b”）

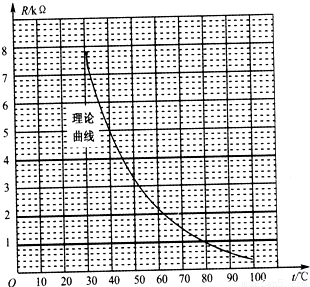

（2）正确连接电路后，在保温容器中注入适量冷水．接通电源，调节R记下电压表和电流表的示数，计算出该温度下的电阻值，将它与此时的水温一起记入表中．改变水的温度，测量出不同温度下的电阻值．该组同学的测量数据如下表所示，请你在图丙的坐标纸中画出该热敏电阻的R-t关系图．对比实验结果与理论曲线（图中已画出）可以看出二者有一定的差异．除了读数等偶然误差外，你认为还可能是由什么原因造成的______．

温度/℃	30	40	50	60	70	80	90	100
阻值/KΩ	7.8	5.3	3.4	2.2	1.5	1.1	0.9	0.7

（3）已知电阻的散热功率可表示为P_散=k（t-t），其中k是比例系数，t是电阻的温度，t是周围环境温度．
现将本实验所用的热敏电阻接到一个恒流源中，使流过它的电流恒为40mA，t=20℃，k=0.16W/℃．由理论曲
线可知：①电阻的温度大约稳定在______℃；②此时电阻的发热功率为______W．

某物理兴趣小组的同学想用如图甲所示的电路探究一种热敏电阻的温度特性．
（1）请按电路原理图将图乙中所缺的导线补接完整．为了保证实验的安全，滑动变阻器的滑动触头P在实验开始前应置于______端．（选填“a”或“b”）

（2）正确连接电路后，在保温容器中注入适量冷水．接通电源，调节R记下电压表和电流表的示数，计算出该温度下的电阻值，将它与此时的水温一起记入表中．改变水的温度，测量出不同温度下的电阻值．该组同学的测量数据如下表所示，请你在图丙的坐标纸中画出该热敏电阻的R-t关系图．对比实验结果与理论曲线（图中已画出）可以看出二者有一定的差异．除了读数等偶然误差外，你认为还可能是由什么原因造成的______．

温度/℃	30	40	50	60	70	80	90	100
阻值/KΩ	7.8	5.3	3.4	2.2	1.5	1.1	0.9	0.7

（3）已知电阻的散热功率可表示为P_散=k（t-t），其中k是比例系数，t是电阻的温度，t是周围环境温度．
现将本实验所用的热敏电阻接到一个恒流源中，使流过它的电流恒为40mA，t=20℃，k=0.16W/℃．由理论曲
线可知：①电阻的温度大约稳定在______℃；②此时电阻的发热功率为______W．

如图2-33所示，图1为某一热敏电阻(电阻值随温度的改变而改变，且对温度很敏感)的I-U关系曲线图。

（1）为了通过测量得到图1所示I-U关系的完整曲线，在图2和图3两个电路中应选择的是图________；简要说明理由：_______        _____。（设滑线变阻器两端电压恒为9V，滑线变阻器的阻值为0-100Ω）。

（2）在图4电路中，电源电压恒为9V，电流表读数为70mA，定值电阻R₁=250Ω。由热敏电阻的I-U关系曲线可知，热敏电阻两端的电压为________V；电阻R₂的阻值为_____   _ Ω。

（3）举出一个可以应用热敏电阻的例子：_________________________。

Ⅰ．用如图所示的实验装置来验证牛顿第二定律．
①为消除摩擦力的影响，实验前平衡摩擦力的具体操作为：取下______，把木板不带滑轮的一端适当垫高并反复调节，直到轻推小车后，小车能沿木板做______运动．
②某次实验测得的数据如下表所示，根据这些数据在坐标图中描点并作出a-图线，从a-图线求得合外力大小为______N（计算结果保留两位有效数字）．
Ⅱ．某物理兴趣小组的同学想用如图甲所示的电路探究一种热敏电阻的温度特性．
（1）请按电路原理图将图乙中所缺的导线补接完整．为了保证实验的安全，滑动变阻器的滑动触头P在实验开始前应置于______端（选填“a”或“b”）

（2）正确连接电路后，在保温容器中注入适量冷水．接通电源，调节R记下电压表和电流表的示数，计算出该温度下的电阻值，将它与此时的水温一起记入表中．改变水的温度，测量出不同温度下的电阻值．该组同学的测量数据如下表所示，请你在图丙的坐标纸中画出该热敏电阻的R-t关系图．对比实验结果与理论曲线（图中已画出）可以看出二者有一定的差异．除了读数等偶然误差外，还可能是什么原因造成？______．

温度/℃	30	40	50	60	70	80	90	100
阻值/kΩ	7.8	5.3	3.4	2.2	1.5	1.1	0.9	0.7

（3）已知电阻的散热功率可表示为P_散=k（t-t），其中k是比例系数，t是电阻的温度，t是周围环境温度．现将本实验所用的热敏电阻接到一个恒流电源中，使流过它的电流恒为40mA，t=20℃，k=0.16W/℃．由理论曲线可知：
①该电阻的温度大约稳定在______℃；    ②此时电阻的发热功率为______W．
