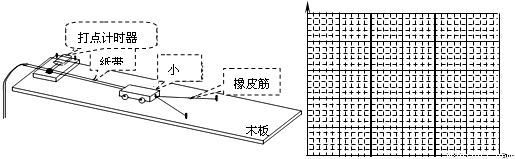

某学习小组做探究“合力的功和物体速度变化关系” 的实验，如图，图中小车是在一条橡皮筋作用下弹出，沿木板滑行，这时，橡皮筋对小车做的功记为W，当用2条、3条……，完全相同的橡皮筋并在一起进行第2次、第3次……实验时，使每次实验中橡皮筋伸长的长度都保持一致。每次实验中小车获得的速度由打点计时器所打的纸带测出。

（1）除了图中已有的实验器材外，还需要导线、开关、刻度尺和       。
A．电源     B．秒表     C．小桶      D．沙子
（2）木板倾斜的目的是为了                    。
（3）若木板水平放置，小车在两条橡皮筋作用下运动，当小车速度最大时，关于橡皮筋所处的状态与小车所在的位置，下列说法正确的是（  ）
A．橡皮筋处于原长状态                                      B．橡皮筋仍处于伸长状态
C．小车在两个铁钉的连线处                        D．小车已过两个铁钉的连线
（4）在正确操作情况下，打在纸带上的点，并不都是均匀的，为了测量小车获得的速度，应选用纸带的        部分进行测量（根据下面所示的纸带回答）
①A—D   ②C—H  ③E—H   ④G—K

（5）下面是本实验的数据记录表，

	橡皮筋做功	10个间隔距离x（m）	10个间隔时间T（s）	小车获得速度vn（m/s）	小车速度的平方vn2（m/s）2
1	W	0.2880	0.2	1.44	2.07
2	2W	0.4176	0.2	2.09	4.36
3	3W	0.4896	0.2	2.45	5.99
4	4W	0.5904	0.2	2.95	8.71
5	5W	0.6480	0.2	3.24	10.50

从理论上讲，橡皮筋做的功W_n和物体速度v_n变化的关系应是W_n       。请运用表中测定的数据在上图所示的坐标系中作出相应的图象，并验证理论的正确性。

某学习小组做探究“合力的功和物体速度变化关系” 的实验，如图，图中小车是在一条橡皮筋作用下弹出，沿木板滑行，这时，橡皮筋对小车做的功记为W，当用2条、3条……，完全相同的橡皮筋并在一起进行第2次、第3次……实验时，使每次实验中橡皮筋伸长的长度都保持一致。每次实验中小车获得的速度由打点计时器所打的纸带测出。

⑴除了图中已有的实验器材外，还需要导线、开关、刻度尺和
⑵木板倾斜的目的是为了
⑶若木板水平放置，小车在两条橡皮筋作用下运动，当小车速度最大时，关于橡皮筋所处的状态与小车所在的位置，下列说法正确的是

A．橡皮筋处于原长状态	B．橡皮筋仍处于伸长状态
C．小车在两个铁钉的连线处	D．小车已过两个铁钉的连线

⑷在正确操作情况下，打在纸带上的点，并不都是均匀的，为了测量小车获得的速度，应选用纸带的        部分进行测量（根据下面所示的纸带回答）；

⑸下面是本实验的数据记录表，

	橡皮筋 做功	10个间隔距离 x（m）	10个间隔时间 T（s）	小车获得速度 vn（m/s）	小车速度的平方vn2（m/s）2
1	W	0.2880	0.2	1.44	2.07
2	2W	0.4176	0.2	2.09	4.36
3	3W	0.4896	0.2	2.45	5.99
4	4W	0.5904	0.2	2.95	8.71
5	5W	0.6480	0.2	3.24	10.50

从理论上讲，橡皮筋做的功W_n和物体速度v_n变化的关系应是W_n       。请运用表中测定的数据在上图所示的坐标系中作出相应的图象，并验证理论的正确性。

某学习小组做探究“合力的功和物体速度变化关系”的实验，如图，图中小车是在一条橡皮筋作用下弹出，沿木板滑行，这时，橡皮筋对小车做的功记为W．当用2条、3条…，完全相同的橡皮筋并在一起进行第2次、第3次…实验时，每次橡皮筋都拉伸到同一位置释放．每次实验中小车获得的速度由打点计时器所打的纸带测出．

（1）除了图中已有的实验器材外，还需要导线、开关、刻度尺和______（填“交流”或“直流”）电源；
（2）若木板水平放置，小车在两条橡皮筋作用下运动，当小车速度最大时，关于橡皮筋所处的状态与小车所在的位置，下列说法正确的是______：
A．橡皮筋处于原长状态                    B．橡皮筋仍处于伸长状态
C．小车在两个铁钉的连线处                D．小车未过两个铁钉的连线
（3）在正确操作情况下，打在纸带上的点，并不都是均匀的，为了测量小车获得的速度，应选用纸带的______部分进行测量；

（4）下面是本实验的数据记录表，

物理量数据次数	橡皮筋 做功	10个间隔距离 x（m）	10个间隔时间 T（s）	小车获得速度 vn（m/s）	小车速度的平方vn2（m/s）2
1	W	0.2880	0.2	1.44	2.07
2	2W	0.4176	0.2	2.09	4.36
3	3W	0.4896	0.2	2.45	5.99
4	4W	0.5904	0.2	2.95	8.71
5	5W	0.6480	0.2	3.24	10.50

从理论上讲，橡皮筋做的功W_n和物体速度v_n变化的关系应是W_n∝______n

某学习小组做探究“合力的功和物体速度变化关系”的实验，如图，图中小车是在一条橡皮筋作用下弹出，沿木板滑行，这时，橡皮筋对小车做的功记为W．当用2条、3条…，完全相同的橡皮筋并在一起进行第2次、第3次…实验时，每次橡皮筋都拉伸到同一位置释放．每次实验中小车获得的速度由打点计时器所打的纸带测出．

（1）除了图中已有的实验器材外，还需要导线、开关、刻度尺和______（填“交流”或“直流”）电源；
（2）若木板水平放置，小车在两条橡皮筋作用下运动，当小车速度最大时，关于橡皮筋所处的状态与小车所在的位置，下列说法正确的是______：
A．橡皮筋处于原长状态                    B．橡皮筋仍处于伸长状态
C．小车在两个铁钉的连线处                D．小车未过两个铁钉的连线
（3）在正确操作情况下，打在纸带上的点，并不都是均匀的，为了测量小车获得的速度，应选用纸带的______部分进行测量；

（4）下面是本实验的数据记录表，

物理量数据次数	橡皮筋 做功	10个间隔距离 x（m）	10个间隔时间 T（s）	小车获得速度 vn（m/s）	小车速度的平方vn2（m/s）2
1	W	0.2880	0.2	1.44	2.07
2	2W	0.4176	0.2	2.09	4.36
3	3W	0.4896	0.2	2.45	5.99
4	4W	0.5904	0.2	2.95	8.71
5	5W	0.6480	0.2	3.24	10.50

从理论上讲，橡皮筋做的功W_n和物体速度v_n变化的关系应是W_n∝______n

某学习小组做探究“合力的功和物体速度变化关系”的实验，如图，图中小车是在一条橡皮筋作用下弹出，沿木板滑行，这时，橡皮筋对小车做的功记为W．当用2条、3条…，完全相同的橡皮筋并在一起进行第2次、第3次…实验时，每次橡皮筋都拉伸到同一位置释放．每次实验中小车获得的速度由打点计时器所打的纸带测出．

（1）除了图中已有的实验器材外，还需要导线、开关、刻度尺和______（填“交流”或“直流”）电源；
（2）若木板水平放置，小车在两条橡皮筋作用下运动，当小车速度最大时，关于橡皮筋所处的状态与小车所在的位置，下列说法正确的是______：
A．橡皮筋处于原长状态                    B．橡皮筋仍处于伸长状态
C．小车在两个铁钉的连线处                D．小车未过两个铁钉的连线
（3）在正确操作情况下，打在纸带上的点，并不都是均匀的，为了测量小车获得的速度，应选用纸带的______部分进行测量；

（4）下面是本实验的数据记录表，

物理量数据次数	橡皮筋 做功	10个间隔距离 x（m）	10个间隔时间 T（s）	小车获得速度 vn（m/s）	小车速度的平方vn2（m/s）2
1	W	0.2880	0.2	1.44	2.07
2	2W	0.4176	0.2	2.09	4.36
3	3W	0.4896	0.2	2.45	5.99
4	4W	0.5904	0.2	2.95	8.71
5	5W	0.6480	0.2	3.24	10.50

从理论上讲，橡皮筋做的功W_n和物体速度v_n变化的关系应是W_n∝______n
