一般情况下，导体的电阻会随着温度的改变而改变．某同学研究了一白炽灯两端的电压与电流的关系，得出如下一组数据：

I/A		0.04	0.07	0.09	0.12	0.16	0.18
U/V		0.75	1.38	1.80	2.30	3.20	4.30

实验过程中用到了下列器材：直流电源、滑动变阻器（最大值为30Ω）、电压表（内阻约10³Ω）、电流表（内阻约0.01Ω），以及开关一只，导线苦干．

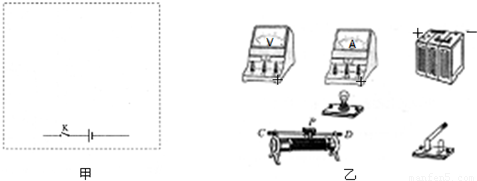

请按实验要求：在甲图中画出该实验电路图并在图乙中给实物连线．

一般情况下，导体的电阻会随着温度的改变而改变．某实验小组同学研究一白炽灯两端电压与电流的关系，得到了如表所示的一组数据：

U（V）		0.9	2.4	3.6	5.4	7.2	10.2	14.4
I（mA）		45	120	170	210	230	250	265

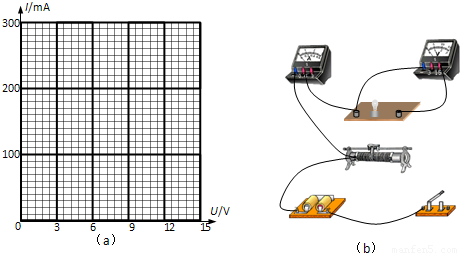

（1）请在图（a）的方格纸上用描点法画出电流与电压的关系图线．
（2）实验用到了下列器材：直流电源、滑动变阻器、电压表，电流表，开关及导线若干．请在图（b）中以笔划线代替导线按实验要求将实物图补充完整．
（3）由图线可看出该白炽灯的电阻随电压的增大而______（选填“增大”或“减小”；根据实验数据及图线可推测：如果灯两端电压增大到20V（灯未被烧坏），那么通过灯的电流______．
（A）一定大于390mA             （B）一定大于350mA                 （C）一定大于310mA             （D）一定小于310mA

 一般情况下，导体的电阻会随着温度的改变而改变。某实验小组同学研究一白炽灯两端电压与电流的关系，得到了如右表所示的一组数据：













（1）请在图（a）的方格纸上用描点法画出电流与电压的关系图线。

（2）实验用到了下列器材：直流电源、滑动变阻器、电压表，电流表，开关及导线若干。请在图（b）中以笔划线代替导线按实验要求将实物图补充完整。

（3）由图线可看出该白炽灯的电阻随电压的增大而_________（选填“增大”或“减小”；根据实验数据及图线可推测：如果灯两端电压增大到20V（灯未被烧坏），那么通过灯的电流（     ）。

（A）一定大于390mA  （B）一定大于350mA

（C）一定大于310mA  （D）一定小于310mA
