现有一只标值为“3.0V，xW”小灯泡，其额定功率的标值已模糊不清。某同学想通过测量灯丝伏安曲线的方法，来找出该灯泡正常工作时的功率。

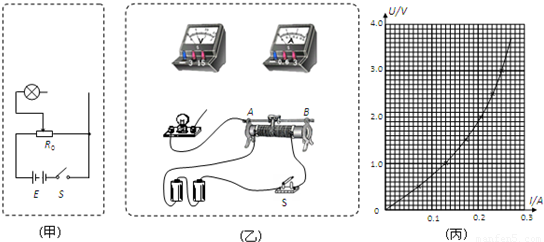

(1)已知该灯泡灯丝电阻较小，请先在图（甲）中补全用伏安法测量灯丝电阻的电路图，再选择合适量程的电流表与电压表，将图（乙）中的实物连成完整的电路。
(2)开关S闭合之前，图（乙）中滑动变阻器的滑片应该置于         （选填“A”端、“B端”、或“AB正中间”）
(3)该同学通过实验作出了灯丝的伏安曲线如图（丙）所示，根据小灯泡的额定电压的标值为“3.0V”，从图（丙）中可以找出该灯正常工作时的电流I=       A，其额定功率为P=
       W。（结果均保留两位有效数字）

现有一只标值为“3.0V，xW”小灯泡，其额定功率的标值已模糊不清。某同学想通过测量灯丝伏安曲线的方法，来找出该灯泡正常工作时的功率。

(1)已知该灯泡灯丝电阻较小，请先在图（甲）中补全用伏安法测量灯丝电阻的电路图，再选择合适量程的电流表与电压表，将图（乙）中的实物连成完整的电路。

(2)开关S闭合之前，图（乙）中滑动变阻器的滑片应该置于          （选填“A”端、“B端”、或“AB正中间”）

(3)该同学通过实验作出了灯丝的伏安曲线如图（丙）所示，根据小灯泡的额定电压的标值为“3.0V”，从图（丙）中可以找出该灯正常工作时的电流I=        A，其额定功率为P=

        W。（结果均保留两位有效数字）

(10分)现有一只标值为“3.0V，xW”小灯泡，其额定功率的标值已模糊不清。某同学想通过测量灯丝伏安曲线的方法，来找出该灯泡正常工作时的功率。

       (1)已知该灯泡灯丝电阻较小，请先在图（甲）中补全用伏安法测量灯丝电阻的电路图，再选择合适量程的电流表与电压表，将图（乙）中的实物连成完整的电路。

       (2)开关S闭合之前，图（乙）中滑动变阻器的滑片应该置于          （选填“A”端、“B端”、或“AB正中间”）

       (3)该同学通过实验作出了灯丝的伏安曲线如图（丙）所示，根据小灯泡的额定电压的标值为“3.0V”，从图（丙）中可以找出该灯正常工作时的电流I=        A，其额定功率为P=

        W。（结果均保留两位有效数字）
