在“测定金属的电阻率”实验中，所用金属电阻丝的电阻约为30Ω。现通过以下实验测量金属材料的电阻率。

①用螺旋测微器测量电阻丝直径，其示数如图所示，读数为　　　 mm

②实验中提供的器材有开关，若干导线及下列器材：

电压表（量程3V，内阻约3kΩ）；

电压表（量程15V，内阻约15kΩ）；

电流表（量程100mA，内阻约5Ω）；

电流表（量程0.6A，内阻约0.1Ω）；

滑动变阻器（最大阻值约10Ω）；

滑动变阻器（最大阻值约1kΩ）；

电池E（电动势为4.5V，内阻不计）。

为了便于调节电路并能较准确的测出电阻丝的阻值，电压表应选择　　　　 ，电流表应选择　　　　 ，滑动变阻器应选　　　　 。

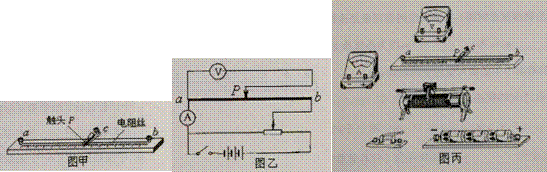

③如图甲所示，将电阻丝拉直后两端固定在刻度尺两端的接线柱和上，刻度尺的中间有一个可沿电阻丝滑动的金属触头P，触头上固定了接线柱，当按下触头P时，触头P才与电阻丝接触，触头的位置可从刻度尺上读出。

实验采用的电路原理图如图乙所示，请在图丙中完成实物电路的连接。

④实验中先移动滑动变阻器的滑片，使电流表示数I较大，以后不再移动滑动变阻器的滑片，再改变触头P与电阻丝接触的位置，并分别测量出多组、P间电阻丝的长度L与对应的电压U。利用测量数据画出U－L图线，如图丁所示，其中（，）是U－L图线上的一个点的坐标。用电阻丝的直径、电流I和坐标（，）可计算得出电阻丝的电阻率　　 。（用所给字母表示）

（2013武汉摸底）某同学设计了如下实验方案用来‘验证牛顿运动定律’:

　 (1)如图甲所示，将木板有定滑轮的一端垫起，把滑块通过细绳与带夹的重锤相连，然后跨过定滑轮，重锤下夹一纸带，穿过打点计时器。调整木板倾角，直到轻推滑块后，滑块沿木板匀速运动。

　 (2)如图乙所示，保持长木板的倾角不变，将打点计时器安装在长木板上靠近滑轮处，取下细绳和重锤，将滑块与纸带相连，使其穿过打点计时器，然后接通电源释放滑块，使之由静止开始加速运动。打点计时器使用的交流电的频率为50Hz，打出的纸带如图丙所示，A, B, C,D,E是纸带上五个计数点。

　 ①图乙中滑块下滑的加速度为_______。(结果保留两位有效数字)

　 ②若重锤质量为m，滑块质量为M,重力加速度为g，则滑块加速下滑受到的合力为________。

　 ③某同学在保持滑块质量不变的情况下，通过多次改变滑块所受合力，由实验数据作出的a-F图象如图丁所示，则滑块的质量为______kg.(结果保留两位有效数字)

下列情况能产生感应电流的是(　　)


1. A.
   如图甲所示，导体AB顺着磁感线运动
2. B.
   如图乙所示，条形磁铁插入或拔出线圈时
3. C.
   如图丙所示，小螺线管A插入大螺线管B中不动，开关S一直接通时
4. D.
   如图丙所示，小螺线管A插入大螺线管B中不动，开关S一直接通，当改变滑动变阻器的阻值时
