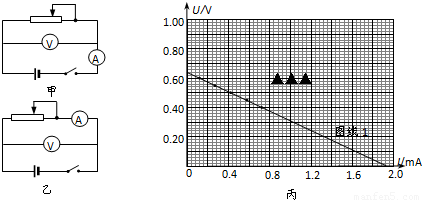

在测定水果电池的电动势和内阻时，某实验小组选取相同的实验器材，分别用甲、乙两种电路进行实验．其中一种电路测得的实验数据作出的U-I图线，如图丙中图线1所示，另一电路测得的实验数据如下表．

I/mA	0.50	0.60	0.70	0.80	0.85	0.90
U/V	0.45	0.35	0.25	0.15	0.10	0.05

（1）请用表中数据在丙图坐标纸上描点，并作出U-I图线．
（2）图线1所对应实验电路是（选填“甲”或“乙”）．
（3）消除电表内阻产生的误差，电源的电动势E=V，电源的内电阻r=Ω．

在测定水果电池的电动势和内阻时，某实验小组选取相同的实验器材，分别用甲、乙两种电路进行实验．其中一种电路测得的实验数据作出的U-I图线，如图丙中图线1所示，另一电路测得的实验数据如下表．

I/mA	0.50	0.60	0.70	0.80	0.85	0.90
U/V	0.45	0.35	0.25	0.15	0.10	0.05

（1）请用表中数据在丙图坐标纸上描点，并作出U-I图线．
（2）图线1所对应实验电路是______（选填“甲”或“乙”）．
（3）消除电表内阻产生的误差，电源的电动势E=______V，电源的内电阻r=______Ω．

如图甲所示是某实验小组探究一种测量电容器电容的实验电路图，实验是通过对高阻值电阻放电的方法，测出电容器充电至某电压时所带电荷量，从而再求出待测电容器的电容C．此实验小组在一次实验时的情况如下：
A．按如图甲所示的电路图接好电路；
B．接通开关S，调节电阻箱R的阻值，使电流表的指针偏转接近满刻度，记下此时电流表的示数是I₀=490μA，电压表的示数U₀=8.0V．
C．断开开关S，同时开始计时，每隔5s测读一次电流i的值，将测得数据填入表格，并标示在图乙的坐标纸上（时间t为横坐标，电流i为纵坐标），如图乙中小黑点所示．用光滑曲线把黑点连接起来就可画出i-t图线．
请你回答下列问题：
①图乙中图线与坐标轴所围成面积的物理意义是．
②若①中的“面积”用符号Q表示，则该电容器电容可表示为C=，数值为F（结果保留两位有效数字）；
③若某同学实验时把电压表接在E、D两端，则电容的测量值比它的真实值，
原因是．

一种测量电流表内阻的实验电路原理图如图甲所示，实验所使用的器材如图乙所示．
（1）根据图甲将实物图乙用连线代替导线补画完整实验电路（图中已经画出几条连线）．
（2）完成下列实验步骤中的填空：
①将电阻箱A的阻值调至（填“最大”或“最小”）．
②闭合S₁，断开S₂，调整电阻箱A，使电流表G满偏，记下此时电阻箱A的读数R₁．
③保持S₁闭合，再闭合S₂，将电阻箱B的阻值调至（填“最大”或“最小”），将电阻箱A的读数调整为R₁的一半，然后调整电阻箱B，使电流表G的读数重新达到满偏，记下此时电阻箱B的读数R₂．若电源内阻不计，则由此可知电流表G的内阻为R_g=．
