(2010·山东理综)某同学设计了如下图所示的装置来探究加速度与力的关系．弹簧秤固定在一合适的木板上，桌面的右边缘固定一支表面光滑的铅笔以代替定滑轮，细绳的两端分别与弹簧秤的挂钩和矿泉水瓶连接．在桌面上画出两条平行线MN、PQ，并测出间距d.开始时将木板置于MN处，现缓慢向瓶中加水，直到木板刚刚开始运动为止，记下弹簧秤的示数F₀，以此表示滑动摩擦力的大小．再将木板放回原处并按住，继续向瓶中加水后，记下弹簧秤的示数F₁，然后释放木板，并用秒表记下木板运动到PQ处的时间t.

 (1)木板的加速度可以用d、t表示为a＝________；为了减小测量加速度的偶然误差可以采用的方法是(一种即可)______．

(2)改变瓶中水的质量重复实验，确定加速度a与弹簧秤示数F₁的关系．下列图象能表示该同学实验结果的是________．

 (3)用加水的方法改变拉力的大小与挂钩码的方法相比，它的优点是________．

a．可以改变滑动摩擦力的大小

b．可以更方便地获取多组实验数据

c．可以比较精确地测出摩擦力的大小

d．可以获得更大的加速度以提高实验精度

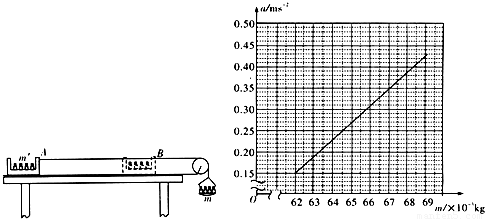

某同学设计了如下图所示的装置，利用米尺、秒表、轻绳、轻滑轮、轨道、滑块、托盘和砝码等器材来测定滑块和轨道间的动摩擦因素μ．滑块和托盘上分别放有若干砝码，滑块质量为M，滑块上砝码总质量为m′，托盘和盘中砝码的总质量为m，实验中，滑块在水平轨道上从A到B做初速为零的匀加速直线运动，重力加速度g取10m/s²．
①为测量滑块的加速度a，须测出它在A、B间运动的______与______，计算a的运动学公式是______；
②根据牛顿运动定律得到a与m的关系为：______他想通过多次改变m，测出相应的a值，并利用上式来计算μ．若要求a是m的一次函数，必须使上式中的______保持不变，实验中应将从托盘中取出的砝码置于______；
③实验得到a与m的关系如图所示，由此可知μ=______（取两位有效数字）．

为了较准确地测定一只量程为3V，内阻约3kΩ的电压表的内阻值，在手头没有电流表可用的情况下，某同学设计了如下图所示的实验电路。其中R₁是最大阻值为9999Ω的电阻箱，R₂是最大阻值为20Ω的滑动变阻器。电源是电动势为6V的蓄电池。
①试用笔画线代替导线，将实验器材连接成实验电路。（有两根线已经接好，不得改动）

②在接通电路前，应将滑动变阻器的滑动触头置于_______端(填A或B)，将电阻箱阻值调到_______（填最大或最小）。
③根据实验电路，按合理的顺序写出本实验的主要步骤，包括须记录的数据，并用这些数据写出测量结果的表达式。

                                                                   。

现有一量程未准确确定的电压表V₁,刻度盘总共有N个小格、且刻度均匀，已知其量程在4.8―6.0 V之间，内阻r₁＝15 kΩ。为测定其准确量程U₁，实验室提供了如下表所列的器材。要求方法简捷，尽可能减少误差，并能测出多组数据。

① 某同学设计了如下图所示的电路图, 根据选择的电路图，将下列有关器材连成测量电路。



② 若实验室中没有提供电压表V₂,而提供如下器材：电流表A,已知其量程为0.6 A,内阻r =0.5 Ω、 定值电阻R₀ =10 Ω。另有一同学设计了如图所示甲、乙、丙三种电路图，你认为应该选择             电路图进行测量。

③ 若选择②小题中正确的一组来计算电压表V₁量程U₁，则电压表V₁量程的表达式U₁＝          ,

式中各符号表示的物理量是：                                    。
