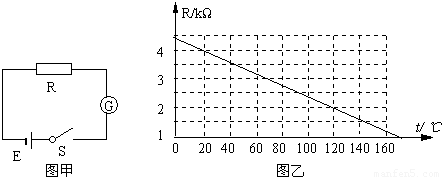

在图甲中，电源的电动势E=9.0V，电源内电阻可忽略不计；G为小量程的电流表，电流表内阻R_g保持不变，R为热敏电阻，其电阻值与温度的变化关系如图乙的R-t图线所示．闭合开关S，当R的温度等于20°C时，电流表示数I₁=2mA，则当电流表的示数I₂=3.6mA时，热敏电阻R的温度为多少？

现有一电池，其电动势E约为9V，内阻r在35～55Ω范围内，最大允许电流为50mA．为测定这个电池的电动势和内阻，某同学利用如图甲所示的电路进行实验．图中电压表的内电阻很大，对电路的影响可以不计；R为电阻箱，阻值范围为0～9 999Ω；R₀为保护电阻．



（1）实验室备有的定值电阻R₀有以下几种规格，本实验应选用______
A．10Ω，2.5W       B．50Ω，1.0W       C．150Ω，1.0W     D．1 500Ω，5.0W
（2）按照图甲所示的电路图，将图乙的实物连接成实验电路；
（3）该同学接好电路后，闭合开关S，调整电阻箱的阻值读出电压表的示数U，再改变电阻箱阻值，取得多组数据，然后通过作出有关物理量的线性图象，求得电源的电动势E和内阻r．
a．请写出与你所作线性图象对应的函数表达式______；
b．请在图丙的虚线框内坐标中作出定性图象（要求标明两个坐标轴所表示的物理量，用符号表示）；
c．图丙中______表示E，______表示r．
