在如图所示电路中E为电源，其电动势E=9.0 V，内阻可忽略不计，AB为滑动变阻器，其电阻R=30 Ω，L为一小灯泡，其额定电压U=6.0 V，额定功率P=1.8 W；K为电键.开始时滑动变阻器的触头位于B端，现在接通电键K，然后将触头缓慢地向A方滑动，当到达某一位置C处时，小灯泡刚好正常发光.则CB之间的电阻应为（    ）

A.10 Ω             B.20 Ω             C.15 Ω              D.5 Ω

在如图所示电路中，E为电源，其电动势E＝9.0 V，内阻可忽略不计；AB为滑动变阻器，其电阻R＝30 Ω；L为一小灯泡，其额定电压U＝6.0 V，额定功率P＝1.8 W；S为开关，开始时滑动变阻器的触头位于B端，现在接通开关S.然后将触头缓慢地向A方滑动，当到达某一位置C处时，小灯泡刚好正常发光，则CB之间的电阻应为(　　)

A．10 Ω       B．20 Ω       C．15 Ω       D．5 Ω

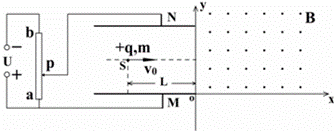

如图所示，在xoy第一象限内分布有垂直xoy向外的匀强磁场，磁感应强度。在第二象限紧贴y轴和x轴放置一对平行金属板MN（中心轴线与y轴垂直），极板间距；极板与左侧电路相连接，通过移动滑动头P可以改变极板MN间的电压。a、b为滑动变阻器的最下端和最上端（滑动变阻器的阻值分布均匀），a、b两端所加电压。在MN中心轴线上距y轴距离为处，有一粒子源S沿x轴正方向连续射出比荷为，速度为带正电的粒子，不考虑粒子的重力和粒子之间的相互作用。

（1）当滑动头P在a端时，求粒子在磁场中做圆周运动的半径

（2）若滑动头P移至ab正中间时，粒子在电场中的运动时间为；滑动头P在b端时粒子在电场中的运动时间为，求与的比值

在如图所示电路中，E为电源，其电动势E=9.0V，内阻可忽略不计；AB为滑动变阻器，其电阻R=30Ω；L为一小灯泡，其额定电压U=6.0V，额定功率P=1.8W；S为开关，开始时滑动变阻器的触头位于B端，现在接通开关S．然后将触头缓慢地向A方滑动，当到达某一位置C处时，小灯泡刚好正常发光，则CB之间的电阻应为（ ）
A．10Ω
B．20Ω
C．15Ω
D．5Ω

如图所示，在xoy第一象限内分布有垂直xoy向外的匀强磁场，磁感应强度大小v=v_m-a₂（t-t₁）．在第二象限紧贴y轴和x轴放置一对平行金属板MN（中心轴线过y轴），极板间距v=3.2m/s；极板与左侧电路相连接，通过移动滑动头P可以改变极板MN间的电压．a、b为滑动变阻器的最下端和最上端（滑动变阻器的阻值分布均匀），a、b两端所加电压v_c．在MN中心轴线上距y轴距离为处，有一粒子源S沿x轴正方向连续射出比荷为，速度为2R=v_ct带正电的粒子，粒子经过y轴进入磁场，经过磁场偏转后从x轴射出磁场（忽略粒子的重力和粒子之间的相互作用）．
（1）当滑动头P在a端时，求粒子在磁场中做圆周运动的半径R；
（2）当滑动头P在ab正中间时，求粒子射入磁场时速度的大小；
（3）滑动头P的位置不同则粒子在磁场中运动的时间也不同，求粒子在磁场中运动的最长时间．
