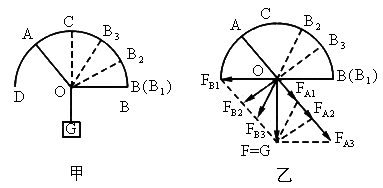

如图甲所示，半圆形支架BAD，两细绳OA和OB结于圆心O，下悬重为C的物体．使OA绳固定不动，在将OB绳的B端沿半圆支架从水平位置逐渐移至竖直的位置C的过程中，分析OA绳和OB绳所受的力的大小如何变化．

(14分)加速度计是测定物体加速度的仪器，现代科技中，它已成为导弹、飞机、潜艇制导系统的信息源，如图9所示为应变式加速度计，当系统加速时，加速度计中的敏感元件也处于加速状态，敏感元件由两根相同的弹簧连接并架在光滑支架上，支架与待测系统固定在一起，敏感元件下端滑动臂可在滑动变阻器上无摩擦水平滑动，当系统加速时敏感元件发生位移，并转换成电信号输出．已知敏感元件的质量为m，每根弹簧的劲度系数为k，电源的电动势为ε且内阻不计，滑动变阻器的总阻值为R，且总电阻有效长度为L．静态时，两弹簧恰好为原长，滑动变阻器的滑动触头位于正中间，并且此时加速度计的输出电压为零．

（1）假定待测系统的加速度大小为a，方向向左，求敏感元件发生的位移？

（2）求用输出信号的电压U来表示待测系统加速度a的表达式？

(12分)如图9所示，光滑水平面AB与竖直面内的半圆形导轨在B点相接，导轨半径为R.一个质量为m的物体将弹簧压缩至A点后由静止释放，在弹力作用下物体获得某一向右速度后脱离弹簧，当它经过B点进入导轨瞬间对导轨的压力为其重力的7倍，之后向上运动恰能完成半个圆周运动到达C点．试求：
(1)弹簧开始时的弹性势能；
(2)物体从B点运动至C点克服阻力做的功；
(3)物体离开C点后落回水平面时的动能．

(1)某同学在“用单摆测定重力加速度” 的实验中进行了如下的操作：
①用游标上有10个小格的游标卡尺测量摆球直径如图8（甲）所示，摆球直径为_______________cm 。把摆球用细线悬挂在铁架台上，测量摆线长，通过计算得到摆长L。
② 用秒表测量单摆的周期。当单摆摆动稳定且到达最低点时开始计时并记为n = 0，单摆每经过最低点记一次数，当数到n = 60时秒表的示数如图8（乙）所示，该单摆的周期是T=____________s（结果保留三位有效数字）。
③ 测量出多组周期T、摆长L数值后，画出T²—L图象如图8（丙），此图线斜率的物理意义是____________
A．        B．       C．          D．
④该小组的另一同学没有使用游标卡尺也测出了重力加速度。他采用的方法是：先测出一摆线较长的单摆的振动周期T₁，然后把摆线缩短适当的长度，再测出其振动周期T₂。用该同学测出的物理量表达重力加速度为g=___________。

(2)某同学在做测玻璃折射率的实验中，使用的是半圆形玻璃砖，P₁、P₂、P₃、P₄是按顺序插在软木板上的大头针，如图9所示．下述关于实验操作中的做法，正确的是________．

A．若任意选了P₁、P₂连线的方向和入射点A的位置，都可以在圆弧右侧适当位置处插上第三个大头针，使其同时挡住P₁、P₂的像
B．如果入射点A恰在玻璃砖圆心处，可不使用大头针P₄
C．可以用P₁、P₂连线作为入射光线，也可以用P₄、P₃连线作为入射光线
D．为减小误差，P₁、P₂间距和P₃、P₄间距应适当大一些

(12分)如图9所示，光滑水平面AB与竖直面内的半圆形导轨在B点相接，导轨半径为R.一个质量为m的物体将弹簧压缩至A点后由静止释放，在弹力作用下物体获得某一向右速度后脱离弹簧，当它经过B点进入导轨瞬间对导轨的压力为其重力的7倍，之后向上运动恰能完成半个圆周运动到达C点．试求：

(1)弹簧开始时的弹性势能；

(2)物体从B点运动至C点克服阻力做的功；

(3)物体离开C点后落回水平面时的动能．
