(19 分）如图所示，正方形单匝均匀线框abcd,边长L=0.4m，每边电阻相等，总电阻R=0.5Ω。 一根足够长的绝缘轻质细线跨过两个轻质光滑定滑轮，一端连接正方形线框，另一端连接绝缘物体P,物体P放在一个光滑的足够长的固定斜面上，斜面倾角θ=30°,斜面上方的细线与斜面平行。在正方形线框正下方有一有界的勻强磁场，上边界I和下边界II都水平， 两边界之间距离也是L=0.4m。磁场方向水平，垂直纸面向里，磁感应强度大小B=0.5T。 现让正方形线框的cd边距上边界I的正上方高度h=0.9m的位置由静止释放，且线框在运动过程中始终与磁场垂直，cd边始终保持水平，物体P始终在斜面上运动，线框刚好能 以v =3m/_S的速度进入勻强磁场并匀速通过匀强磁场区域。释放前细线绷紧，重力加速度 g=10m/s²,不计空气阻力。

(1)线框的cd边在匀强磁场中运动的过程中，c、d间的电压是多大？

(2)线框的质量m₁和物体P的质量m₂分别是多大？

(3)在cd边刚进入磁场时，给线框施加一个竖直向下的拉力F使线框以进入磁场前的加速度匀加速通过磁场区域，在此过程中，力F做功W=0.23J,求正方形线框cd边产生的焦耳热是多少？

(19 分）如图所示，正方形单匝均匀线框abcd,边长L=0.4m，每边电阻相等，总电阻R=0.5Ω。 一根足够长的绝缘轻质细线跨过两个轻质光滑定滑轮，一端连接正方形线框，另一端连接绝缘物体P,物体P放在一个光滑的足够长的固定斜面上，斜面倾角θ=30°,斜面上方的细线与斜面平行。在正方形线框正下方有一有界的勻强磁场，上边界I和下边界II都水平，两边界之间距离也是L=0.4m。磁场方向水平，垂直纸面向里，磁感应强度大小B=0.5T。 现让正方形线框的cd边距上边界I的正上方高度h=0.9m的位置由静止释放，且线框在运动过程中始终与磁场垂直，cd边始终保持水平，物体P始终在斜面上运动，线框刚好能以v =3m/_S的速度进入勻强磁场并匀速通过匀强磁场区域。释放前细线绷紧，重力加速度g=10m/s²,不计空气阻力。

(1)线框的cd边在匀强磁场中运动的过程中，c、d间的电压是多大？
(2)线框的质量m₁和物体P的质量m₂分别是多大？
(3)在cd边刚进入磁场时，给线框施加一个竖直向下的拉力F使线框以进入磁场前的加速度匀加速通过磁场区域，在此过程中，力F做功W=0.23J,求正方形线框cd边产生的焦耳热是多少？

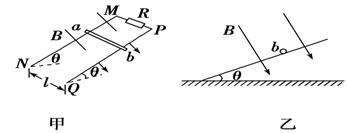

 (19分)如图甲所示，两根足够长的直金属导轨MN、PQ平行放置在倾角为θ的绝缘斜面上，两导轨间距为l.M、P两点间接有阻值为R的电阻．一根质量为m的均匀直金属杆ab放在两导轨上，并与导轨垂直．整套装置处于磁感应强度为B的匀强磁场中，磁场方向垂直斜面向下．导轨和金属杆的电阻可忽略．让ab杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦．

(1)由b向a方向看到的装置如图乙所示，请在此图中画出ab杆下滑过程中某时刻的受力示意图；
(2)在加速下滑过程中，当ab杆的速度大小为v时，求此时ab杆中的电流及其加速度的大小；

  (19分)如图甲所示，两根足够长的直金属导轨MN、PQ平行放置在倾角为θ的绝缘斜面上，两导轨间距为l.M、P两点间接有阻值为R的电阻．一根质量为m的均匀直金属杆ab放在两导轨上，并与导轨垂直．整套装置处于磁感应强度为B的匀强磁场中，磁场方向垂直斜面向下．导轨和金属杆的电阻可忽略．让ab杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦．

(1)由b向a方向看到的装置如图乙所示，请在此图中画出ab杆下滑过程中某时刻的受力示意图；

(2)在加速下滑过程中，当ab杆的速度大小为v时，求此时ab杆中的电流及其加速度的大小；
