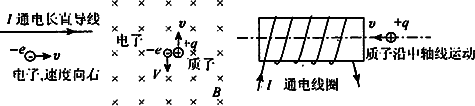

图中表示一个带电粒子在磁场中某时刻的运动情况。请简略画出粒子以后可能的运动轨迹。

第十部分 磁场

第一讲 基本知识介绍

《磁场》部分在奥赛考刚中的考点很少，和高考要求的区别不是很大，只是在两处有深化：a、电流的磁场引进定量计算；b、对带电粒子在复合场中的运动进行了更深入的分析。

一、磁场与安培力

1、磁场

a、永磁体、电流磁场→磁现象的电本质

b、磁感强度、磁通量

c、稳恒电流的磁场

*毕奥-萨伐尔定律（Biot-Savart law）：对于电流强度为I 、长度为dI的导体元段，在距离为r的点激发的“元磁感应强度”为dB 。矢量式d= k，（d表示导体元段的方向沿电流的方向、为导体元段到考查点的方向矢量）；或用大小关系式dB = k结合安培定则寻求方向亦可。其中 k = 1.0×10^?7N/A² 。应用毕萨定律再结合矢量叠加原理，可以求解任何形状导线在任何位置激发的磁感强度。

毕萨定律应用在“无限长”直导线的结论：B = 2k ；

*毕萨定律应用在环形电流垂直中心轴线上的结论：B = 2πkI ；

*毕萨定律应用在“无限长”螺线管内部的结论：B = 2πknI 。其中n为单位长度螺线管的匝数。

2、安培力

a、对直导体，矢量式为 = I；或表达为大小关系式 F = BILsinθ再结合“左手定则”解决方向问题（θ为B与L的夹角）。

b、弯曲导体的安培力

⑴整体合力

折线导体所受安培力的合力等于连接始末端连线导体（电流不变）的的安培力。

证明：参照图9-1，令MN段导体的安培力F₁与NO段导体的安培力F₂的合力为F，则F的大小为

F =

  = BI

  = BI

关于F的方向，由于ΔFF₂P∽ΔMNO，可以证明图9-1中的两个灰色三角形相似，这也就证明了F是垂直MO的，再由于ΔPMO是等腰三角形（这个证明很容易），故F在MO上的垂足就是MO的中点了。

证毕。

由于连续弯曲的导体可以看成是无穷多元段直线导体的折合，所以，关于折线导体整体合力的结论也适用于弯曲导体。（说明：这个结论只适用于匀强磁场。）

⑵导体的内张力

弯曲导体在平衡或加速的情形下，均会出现内张力，具体分析时，可将导体在被考查点切断，再将被切断的某一部分隔离，列平衡方程或动力学方程求解。

c、匀强磁场对线圈的转矩

如图9-2所示，当一个矩形线圈（线圈面积为S、通以恒定电流I）放入匀强磁场中，且磁场B的方向平行线圈平面时，线圈受安培力将转动（并自动选择垂直B的中心轴OO′，因为质心无加速度），此瞬时的力矩为

M = BIS

几种情形的讨论——

⑴增加匝数至N ，则 M = NBIS ；

⑵转轴平移，结论不变（证明从略）；

⑶线圈形状改变，结论不变（证明从略）；

*⑷磁场平行线圈平面相对原磁场方向旋转α角，则M = BIScosα ，如图9-3；

证明：当α = 90°时，显然M = 0 ，而磁场是可以分解的，只有垂直转轴的的分量Bcosα才能产生力矩…

⑸磁场B垂直OO′轴相对线圈平面旋转β角，则M = BIScosβ ，如图9-4。

证明：当β = 90°时，显然M = 0 ，而磁场是可以分解的，只有平行线圈平面的的分量Bcosβ才能产生力矩…

说明：在默认的情况下，讨论线圈的转矩时，认为线圈的转轴垂直磁场。如果没有人为设定，而是让安培力自行选定转轴，这时的力矩称为力偶矩。

二、洛仑兹力

1、概念与规律

a、 = q，或展开为f = qvBsinθ再结合左、右手定则确定方向（其中θ为与的夹角）。安培力是大量带电粒子所受洛仑兹力的宏观体现。

b、能量性质

由于总垂直与确定的平面，故总垂直 ，只能起到改变速度方向的作用。结论：洛仑兹力可对带电粒子形成冲量，却不可能做功。或：洛仑兹力可使带电粒子的动量发生改变却不能使其动能发生改变。

问题：安培力可以做功，为什么洛仑兹力不能做功？

解说：应该注意“安培力是大量带电粒子所受洛仑兹力的宏观体现”这句话的确切含义——“宏观体现”和“完全相等”是有区别的。我们可以分两种情形看这个问题：（1）导体静止时，所有粒子的洛仑兹力的合力等于安培力（这个证明从略）；（2）导体运动时，粒子参与的是沿导体棒的运动v₁和导体运动v₂的合运动，其合速度为v ，这时的洛仑兹力f垂直v而安培力垂直导体棒，它们是不可能相等的，只能说安培力是洛仑兹力的分力f₁ = qv₁B的合力（见图9-5）。

很显然，f₁的合力（安培力）做正功，而f不做功（或者说f₁的正功和f₂的负功的代数和为零）。（事实上，由于电子定向移动速率v₁在10^?5m/s数量级，而v₂一般都在10^?2m/s数量级以上，致使f₁只是f的一个极小分量。）

☆如果从能量的角度看这个问题，当导体棒放在光滑的导轨上时（参看图9-6），导体棒必获得动能，这个动能是怎么转化来的呢？

若先将导体棒卡住，回路中形成稳恒的电流，电流的功转化为回路的焦耳热。而将导体棒释放后，导体棒受安培力加速，将形成感应电动势（反电动势）。动力学分析可知，导体棒的最后稳定状态是匀速运动（感应电动势等于电源电动势，回路电流为零）。由于达到稳定速度前的回路电流是逐渐减小的，故在相同时间内发的焦耳热将比导体棒被卡住时少。所以，导体棒动能的增加是以回路焦耳热的减少为代价的。

2、仅受洛仑兹力的带电粒子运动

a、⊥时，匀速圆周运动，半径r =  ，周期T =

b、与成一般夹角θ时，做等螺距螺旋运动，半径r =  ，螺距d =

这个结论的证明一般是将分解…（过程从略）。

☆但也有一个问题，如果将分解（成垂直速度分量B₂和平行速度分量B₁ ，如图9-7所示），粒子的运动情形似乎就不一样了——在垂直B₂的平面内做圆周运动？

其实，在图9-7中，B₁平行v只是一种暂时的现象，一旦受B₂的洛仑兹力作用，v改变方向后就不再平行B₁了。当B₁施加了洛仑兹力后，粒子的“圆周运动”就无法达成了。（而在分解v的处理中，这种局面是不会出现的。）

3、磁聚焦

a、结构：见图9-8，K和G分别为阴极和控制极，A为阳极加共轴限制膜片，螺线管提供匀强磁场。

b、原理：由于控制极和共轴膜片的存在，电子进磁场的发散角极小，即速度和磁场的夹角θ极小，各粒子做螺旋运动时可以认为螺距彼此相等（半径可以不等），故所有粒子会“聚焦”在荧光屏上的P点。

4、回旋加速器

a、结构&原理（注意加速时间应忽略）

b、磁场与交变电场频率的关系

因回旋周期T和交变电场周期T′必相等，故 =

c、最大速度 v_max = = 2πRf

5、质谱仪

速度选择器&粒子圆周运动，和高考要求相同。

第二讲 典型例题解析

一、磁场与安培力的计算

【例题1】两根无限长的平行直导线a、b相距40cm，通过电流的大小都是3.0A，方向相反。试求位于两根导线之间且在两导线所在平面内的、与a导线相距10cm的P点的磁感强度。

【解说】这是一个关于毕萨定律的简单应用。解题过程从略。

【答案】大小为8.0×10^?6T ，方向在图9-9中垂直纸面向外。

【例题2】半径为R ，通有电流I的圆形线圈，放在磁感强度大小为B 、方向垂直线圈平面的匀强磁场中，求由于安培力而引起的线圈内张力。

【解说】本题有两种解法。

方法一：隔离一小段弧，对应圆心角θ ，则弧长L = θR 。因为θ →

（18分）某学习小组为了研究影响带电粒子在磁场中偏转的因素，制作了一个自动控制装置，如图所示，滑片P可在R2上滑动，在以O为圆心，半径为R=10cm的圆形区域内，有一个方向垂直纸面向外的水平匀强磁场，磁感应强度大小为B=0.10T。竖直平行放置的两金属板A、K相距为d，连接在电路中，电源电动势E=91V，内阻r=1.0Ω，定值电阻R1=10Ω，滑动变阻器R2的最大阻值为80Ω，S1、S2为A、K板上的两个小孔，且S1、S2跟O在竖直极板的同一直线上，OS2=2R，另有一水平放置的足够长的荧光屏D，O点跟荧光屏D点之间的距离为H。比荷为2.0×105C/kg的离子流由S1进入电场后，通过S2向磁场中心射去，通过磁场后落到荧光屏D上。离子进入电场的初速度、重力、离子之间的作用力均可忽略不计。问：

（1）判断离子的电性，并分段描述离子自S1到荧光屏D的运动情况？

（2）如果离子恰好垂直打在荧光屏上的N点，电压表的示数多大？

（3）电压表的最小示数是多少？要使离子打在荧光屏N点的右侧，可以采取哪些方法？

（20分）某学习小组为了研究影响带电粒子在磁场中偏转的因素，制作了一个自动控制装置，如图所示，滑片P可在R₂上滑动，在以O为圆心，半径为R=10cm的圆形区域内，有一个方向垂直纸面向外的水平匀强磁场，磁感应强度大小为B=0.10T。竖直平行放置的两金属板A、K相距为d，连接在电路中，电源电动势E=91V，内阻r=1.0Ω，定值电阻R₁=10Ω，滑动变阻器R₂的最大阻值为80Ω，S₁、S₂为A、K板上的两个小孔，且S₁、S₂跟O在竖直极板的同一直线上，OS₂=2R，另有一水平放置的足够长的荧光屏D，O点跟荧光屏D点之间的距离为H。比荷为2.0×10⁵C/kg的离子流由S₁进入电场后，通过S₂向磁场中心射去，通过磁场后落到荧光屏D上。离子进入电场的初速度、重力、离子之间的作用力均可忽略不计。问：

（1）判断离子的电性，并分段描述离子自S₁到荧光屏D的运动情况？
（2）如果离子恰好垂直打在荧光屏上的N点，电压表的示数多大？
（3）电压表的最小示数是多少？要使离子打在荧光屏N点的右侧，可以采取哪些方法？
