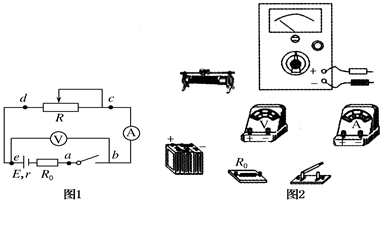

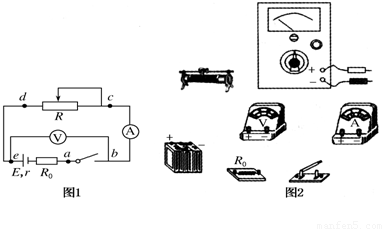

（8分）某同学在用电流表和电压表测电池的电动势和内阻的实验中，串联一只2 .8Ω的保护电阻R₀，实验电路如下图所示．

（1）连好电路后，当该同学闭合电键，发现电流表示数为0，电压表示数不为0。检查各接线柱均未接错，且接触良好；他用多用电表的电压挡检查电路，把两表笔分别接a和b、b和c、d和e时，示数均为0，把两表笔接c和d时，示数与电压表示数相同，由此可推断故障是_________________．

（2）按电路原理图1及用多用电表的电压挡检查电路，把两表笔分别接c、d时的实物电路图2以画线代导线将没连接的线连接起来．

（3）排除故障后，该同学顺利完成实验。测得下列数据且根据数据在下面坐标图中描出对应的点，并可画出U—I图后求出：电池的电动势为________，内阻为________．
