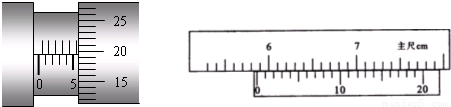

图一中螺旋测微器读数为            mm。图二中游标卡尺（游标尺上有50个等分刻度）读数为            cm。

（2）发光晶体二极管是用电器上做指示灯用的一种电子元件．它的电路符号如图甲所示，正常使用时，带“+”号的一端接高电势，带“一”的一端接低电势．某同学用实验方法探究二极管的伏安特性曲线，现测得它两端的电压U和通过它的电流I的数据如表中所示．

①在图乙中的虚线框内画出实验电路图．（除电源、开关、滑动变阻器外；实验用电压表V：

内组Rv约为10k，电流表mA；内阻RA约为100）

②在图（丙）中的小方格纸上用描点法画出二极管的伏安特性曲线．

③根据②中画出的二极管的伏安特性曲线，简要说明发光二极管的电阻与其两端电压的关系：                                                                            ．

图一中螺旋测微器读数为           mm。图二中游标卡尺（游标尺上有50个等分刻度）读数为           cm。

（2）发光晶体二极管是用电器上做指示灯用的一种电子元件．它的电路符号如图甲所示，正常使用时，带“+”号的一端接高电势，带“一”的一端接低电势．某同学用实验方法探究二极管的伏安特性曲线，现测得它两端的电压U和通过它的电流I的数据如表中所示．

①在图乙中的虚线框内画出实验电路图．（除电源、开关、滑动变阻器外；实验用电压表V：
内组Rv约为10k，电流表mA；内阻RA约为100）
②在图（丙）中的小方格纸上用描点法画出二极管的伏安特性曲线．
③根据②中画出的二极管的伏安特性曲线，简要说明发光二极管的电阻与其两端电压的关系：                                                                            ．

图一中螺旋测微器读数为            mm。图二中游标卡尺（游标尺上有50个等分刻度）读数为            cm。

（2）发光晶体二极管是用电器上做指示灯用的一种电子元件．它的电路符号如图甲所示，正常使用时，带“+”号的一端接高电势，带“一”的一端接低电势．某同学用实验方法探究二极管的伏安特性曲线，现测得它两端的电压U和通过它的电流I的数据如表中所示．

①在图乙中的虚线框内画出实验电路图．（除电源、开关、滑动变阻器外；实验用电压表V：

内组Rv约为10k，电流表mA；内阻RA约为100）

②在图（丙）中的小方格纸上用描点法画出二极管的伏安特性曲线．

③根据②中画出的二极管的伏安特性曲线，简要说明发光二极管的电阻与其两端电压的关系：                                                                             ．
